Clique na imagem de pré-visualização da ferramenta para arrastar e aproximar a vista. A orientação da visualização é determinada pelas configurações da página Opções > Vista > Máquina. Clique com o botão direito na imagem para acessar um menu de contexto.
Nome — Insira o nome que identifica a ferramenta. O nome precisa ser único entre todas as ferramentas na base.
Forma Inserto — Selecione a forma do inserto. Para a forma Losango pers., você precisa inserir o Âng. Pta.
Raio Pta é o raio da ponta cortante do inserto.
Diâ. Círc. Inscrito é diâmetro de um círculo que se ajusta dentro da forma do inserto.
|
|
|

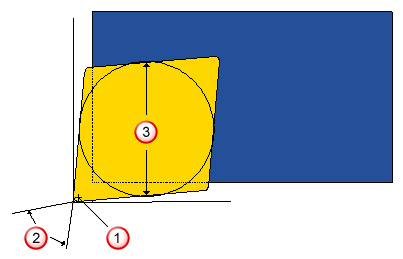

Raio da ponta
Ângulo da ponta
Diâ. círc. inscrito
Medida — Indica as unidades utilizadas para reportar as dimensões da ferramenta. Selecione Polegadas para unidades em polegadas ou desfaça a seleção para unidades em milímetros.
