Canais de face simples, também chamados canais de gravura, oferecem uma abordagem de passo-único para o fresamento de um canal. Entalhes de face simples são cortados com um passo horizontal com uma ferramenta cujo diâmetro corresponde à largura do canal.
Parâmetros de rampa e Pontos de mergulho são ignorados para canais Simples.
Para um canal simples, o FeatureCAM utiliza o seguinte processo:
- Determina qual ferramenta utilizar com base somente na largura do canal. Isso é o mesmo que para um canal regular, exceto que o diâmetro da ferramenta precisa ser igual à largura do canal. Você pode substituir a ferramenta automaticamente selecionada.
- Utiliza avanços e velocidades de entalhamento com base no material sendo usinado. Isso é o mesmo que para um canal regular, exceto que avanços e velocidades de entalhamento são utilizados.
- Gera um único passo, possivelmente em degraus Z múltiplos dependendo da profundidade do canal. Desbaste e acabamento são realizados num único passo. Apenas uma única operação é exibida no diagrama, e é chamada Ranhura. Os aspectos importantes são os seguintes.
- Acessar a profundidade — A ferramenta precisa acessar a profundidade. Isso é feito através de um movimento de mergulho.
- Direção de corte — Pode ser controlado na página Estratégia.
- Passo lateral horizontal — Não está disponível para este tipo de figura. O diâmetro da ferramenta precisa ser igual à largura do canal.
- S-metal de acab — Não está disponível para este tipo de figura. O diâmetro da ferramenta precisa ser igual à largura do canal.
Nota: Entalhes de face simples 3D são aproximados por linhas e arcos, se os arcos estiverem nos planos XY, YZ ou XZ.

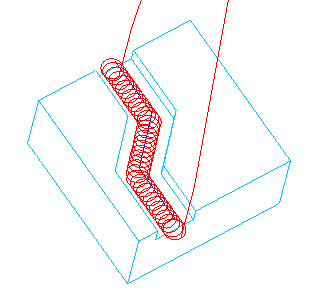

Dica: Canais simples possuem uma opção para utilização de um percurso trocoidal. Em vez de um único corte de entalhe, a ferramenta utiliza uma série de círculos para remover o metal, como mostrado abaixo. Este percurso apresenta a vantagem de reduzir a carga na ferramenta.
