Existem requisitos básicos para wrap 4º-eixo:
- Utilize um bloco Redondo com Eixo X ou Y. Isso é configurado na página Dimensões do assistente de Bloco ou na guia Dimensões do diálogo Propriedades do Bloco.
- Selecione a opção Posicionamto 4º Eixo na página Posicionamento multi-eixos do assistente de Bloco ou na guia Indexação do diálogo Propriedades do Bloco.

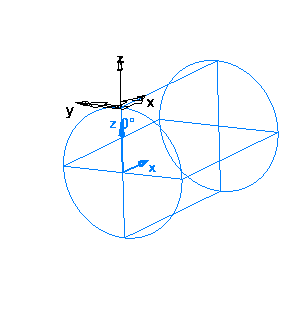

- Indexação e wrap ocorrem em torno do eixo do bloco. Para entender melhor, você pode exibir o eixo do bloco selecionando a guia Início > painel Exibição > menu Exibir > Exibir Eixo do Bloco. O eixo do bloco é exibido em azul.
- Todas as suas figuras precisam ser projetadas fora do eixo do bloco, por exemplo no diâmetro externo do seu bloco redondo. Você pode posicioná-las movendo a figura acima em Z, ou criando um Setup fora do eixo do bloco.
- Selecione a opção Wrap de figura no eixo X de qualquer figura em que você deseja aplicar wrap.
- Utilize um pós-processador de indexação 4-eixos de .../Posts/Mill/4-Axis.
