A figura Postiço/Furo 3Pts captura fora (Postiço) ou dentro (Furo) a partir de três direções especificadas pelo operador. A posição da figura deve ser no nível no topo da figura de Postiço ou Furo. Altura Limpa está acima dessa posição e Altura de Medição está abaixo, então o movimento total ao longo da Direção de Captura é (Altura Limpa + Altura de Medição).
|
Postiço 3 pontos: |
Furo 3 pontos: |
Postiço Obstruído 3 pontos: |
|
|
|
|

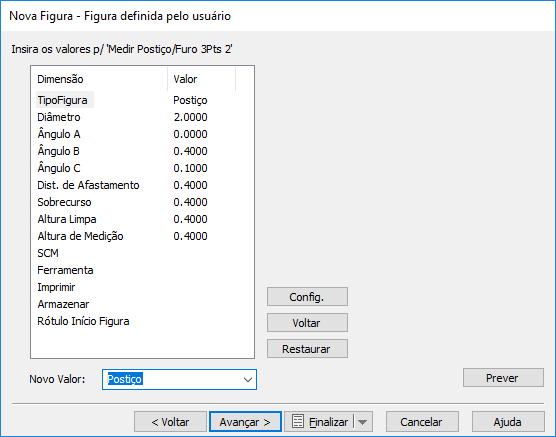

Para editar os valores nessa página:
- Selecione o nome do atributo na coluna Dimensão.
- Em Novo Valor insira ou selecione um valor.
- Clique no botão Config. para salvar o novo valor.
Tipo Figura — Selecione Postiço, Broquear, ou Postiço Obstruído.
Diâmetro — Insira ou selecione o diâmetro da figura.
Ângulo A — Insira o valor em graus do eixo X à direção de captura.
Ângulo B — Insira o valor em graus do eixo X à direção de captura.
Ângulo C — Insira o valor em graus do eixo X à direção de captura.
Dist. de Afastamento — Insira ou selecione a distância do início da passada do apalpador ao ponto de captura nominal.
Sobrecurso — Insira ou selecione a distância do ponto de captura nominal ao final da passada do apalpador.
Altura Limpa — Insira ou selecione o comprimento da passada limpa.
Altura de Medição — Insira ou selecione a distância pela qual o apalpador desce abaixo da posição da figura antes de capturar.
Especifique as opções de atualização a serem passadas para o XBUILD:
- SCM — Insira o Sistema de Coordenadas da Máquina que você deseja atualizar.
- Ferramenta — Insira o número da ferramenta que você deseja atualizar.
- Armazenar — Especifique se os resultados são salvos.
- Imprimir — Especifique se os resultados são impressos.
Parâmetro de Atualização — Insira um valor a ser passado para o XBUILD.
Config. — Você precisa clicar no botão Config. para salvar um Novo Valor para o atributo selecionado.
Voltar — Clique nesse botão para retornar o atributo selecionado para o valor padrão.
