Para usar o Reconhecimento de Figura Interativo com peças de Wire EDM

Você pode reconhecer figuras Wire EDM 2 Eixos a partir de curvas. Você pode reconhecer uma figura Wire EDM 4 Eixos a partir das faces de um modelo sólido ou de fronteiras de superfície.

Para reconhecer uma figura Wire EDM a partir de faces de sólidos

1. Selecione a guia Início > painel Programa da Peça > Figuras.
2. No assistente de Nova Figura, selecione uma figura do tipo 4-eixos, selecione Extrair com reconhecimento de figura e clique em Avançar.
3. Selecione Para faces sólidas.
4. Selecione Ocultar superf. horizontais e insira um ângulo para ocultar as superfícies dentro deste ângulo da horizontal para tornar mais fácil selecionar outras superfícies.
5. Clique em Avançar.
6. Na janela de desenho, selecione as faces das quais deseja reconhecer figuras e clique em na página Faces Sólidas.
7. Para definir a altura da figura, selecione Manual e especifique as alturas superior e inferior da figura, ou selecione Automático para utilizar a altura das faces selecionadas como a altura da figura.
8. Complete o assistente para criar a figura.

Para reconhecer uma figura Wire EDM a partir de fronteiras de superfície

1. Selecione a guia Início > painel Programa da Peça > Figuras.
2. No assistente de Nova Figura, selecione uma figura do tipo 4-eixos, selecione Extrair com reconhecimento de figura e clique em Avançar.
3. Selecionar:
   • P/ todos os tipos de superf para extrair figuras de superfícies trimadas, ou de uma combinação de superfícies trimadas e não trimadas.
   • Para superf. guiadas não trimadas para extrair figuras de superfícies não trimadas.
4. Selecione Ocultar superf. horizontais e insira um ângulo para ocultar da horizontal as superfícies neste ângulo, para tornar mais fácil selecionar outras superfícies.
5. Clique em Avançar.

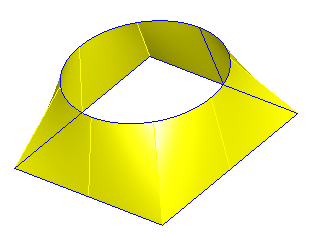

6. As arestas de todas as superfícies guiadas no modelo são exibidas em azul.



7. Clique em Selecionar Curva .
8. Selecione as curvas da figura na ordem.
9. Para inverter a direção de uma curva, selecione-a na lista e clique em .
10. Complete o assistente para criar a figura.

Para reconhecer uma figura Wire EDM a partir de curvas

1. Selecione a guia Início > painel Programa da Peça > Figuras.
2. No assistente de Nova Figura, selecione uma figura do tipo 2-eixos, selecione Extrair com reconhecimento de figura e clique em Avançar.
3. Selecione na janela gráfica a geometria para encadear em curvas que representam as fronteiras da figura.

   É possível utilizar a barra de Edição de Figura/Geometria na parte inferior da tela para alterar o modo de encadeamento da curva.

4. Complete o assistente para criar a figura.
