Direção offset lateral primária
Compr. parada Retr/Corte/Parada — A distância da posição final do contorno normal à parada inserida ou posição final.
Cód Parada — Para operações de parada você pode escolher entre:
- M00 é parada de programa. Essa parada sempre é realizada.
- M01 é uma parada de programa opcional. Existe uma configuração na máquina ferramenta para realizar ou ignorar essas paradas.
Compr retração Retração/Corte — A distância pela qual o fio retrai da peça no final de uma operação.
Usar em ambas extremidds de passos rasantes — Habilite essa opção para aplicar o Comprimento de retração a ambas as extremidades de passos rasantes. (O fio não retorna para o ponto inicial em uma extremidade).
Sobreposição de retração/corte — A distância pela qual a posição final do contorno normal sofre sobrecorte.
Sobrep. contorno — Somente utilizado pela operação de Contorno. É o valor pelo qual a operação de Contorno se sobrepõe.
Material ttl Zigzag/Cavidd 2 eixos

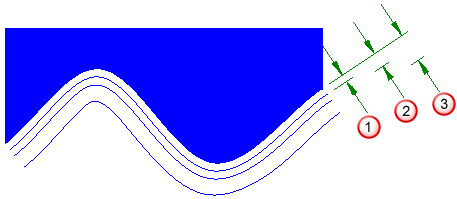

Esse parâmetro define a quantidade de material removido do contorno ao utilizar o Método Offset de Offset Percurso. Quando o valor é 0, apenas um passo de corte é realizado.
- Sobremetal de excesso
- Material de contorno
- Material total
Passo Lateral — O passo lateral padrão para operações de Cavidade ou Zigzag. Especifique esse atributo padrão como uma porcentagem do diâmetro do fio.
S-metal acab. Zigzag/Cavidd 2 eixos — A quantidade de material deixada após um passo Zigzag. Mesmo que um Passo de Remoção seja utilizado, o sobremetal de acabamento ainda permanece.
Âng. corte 2 eixos Zigzag — Configura o ângulo de corte para uma operação de Zigzag.
O ângulo é definido a partir do eixo X positivo do SCU atual. Insira o ângulo em graus.
Passo Remoção — Habilite essa opção para criar um corte de acabamento no final de uma operação de zigzag.
O contorno é cortado com um caminho de acabamento de contorno paralelo para remover arestas deixadas pelo passo lateral entre passos.
- Passo de Remoção
Aprox. linear percurso 4 eixos/Rápido — Em fio EDM 4-eixos, todos os arcos são convertidos em pequenos segmentos de linha. Esse atributo controla a precisão com que arcos são aproximados por linhas. Quanto menor o número, em mais pontos os arcos são quebrados.
Manter fio vertical ao retrair — Mantém o fio vertical após operações de Retração e Corte para figuras 4-eixos.
O exemplo a seguir mostra o final de uma operação de Retração com Manter fio vertical ao retrair selecionado:
O mesmo exemplo é exibido sem Manter fio vertical ao retrair selecionado:
