Confira os aprimoramentos mais recentes do ambiente de esboço.
Os nomes de esboço são exibidos em Selecionar outros resultados
Enviado para o Inventor® Ideas

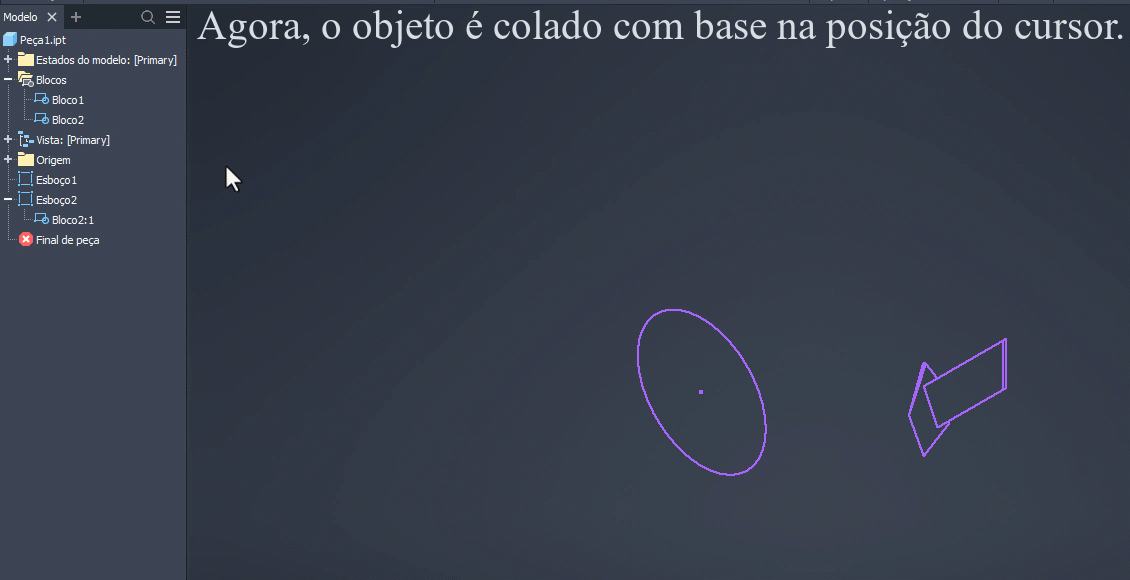

Colar geometria de esboço utiliza a localização do cursor
Quando você copia e cola a geometria e os blocos do esboço, a localização da colagem corresponde à localização do cursor. O centro do conjunto de seleção é colocado na localização do cursor.

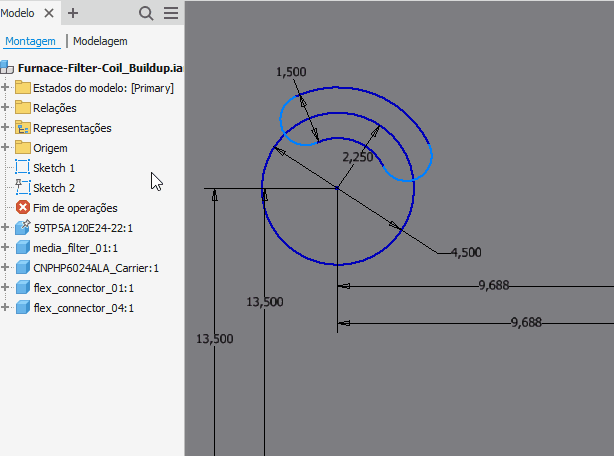

Seleção de janela para objetos projetados
Nos ambientes de peça e montagem, agora é possível selecionar por janela ao projetar a geometria de objetos em um esboço.
A seguinte geometria é compatível com a seleção de janela:
- Geometria de esboço 2D
- Geometria de esboço 3D
- operações de trabalho (por exemplo, eixo de trabalho, ponto de trabalho e plano de trabalho)
- arestas
- faces
- vértices
A seleção de janela pode levar a uma projeção duplicada de geometrias de esboço, o que pode causar problemas no processo de projeto. É recomendável desativar a visibilidade do esboço para evitar a projeção inesperada.

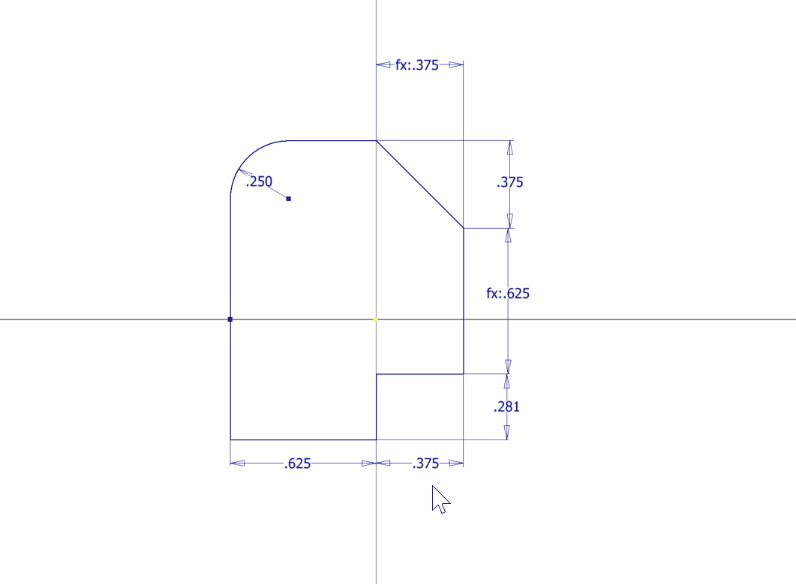

Posicionamento de cotas de esboço estabilizado
As cotas de esboço agora permanecem em suas posições inseridas relativas à geometria à qual estão associadas.
Enviado para o Inventor® Ideas
Enviado para o Inventor® Ideas
Para obter mais informações, consulte Para criar e editar esboços.
