As vistas de desenho sombreadas foram atualizadas para utilizar o estilo de iluminação do modelo.
Exibição aprimorada de vista de desenho sombreada
A iluminação de vistas de desenho sombreadas usa o estilo de iluminação ativo do modelo.
- Os estilos IBL usam a imagem de iluminação para o ambiente de reflexão.
- Os estilos não IBL utilizam Opções do aplicativo
Ambiente de reflexão de cores quando as Configurações do documento relativas ao desenho estão definidas como Usar opções do aplicativo. Você pode substituir explicitamente a opção do aplicativo navegando até os mapas de reflexão fornecidos e selecionando um preferido.
- As vistas de desenho sombreadas, inclusive as vistas em cache, são atualizadas quando a fonte de iluminação do modelo é alterada.
- Após alterar a iluminação do modelo, selecione uma vista de desenho, ou aplique pan ou zoom na folha, para atualizar todas as vistas. Se o desenho não estiver aberto, as vistas serão atualizadas na próxima vez que você o abrir, a não ser que a opção Adiar desenhos esteja ativada.

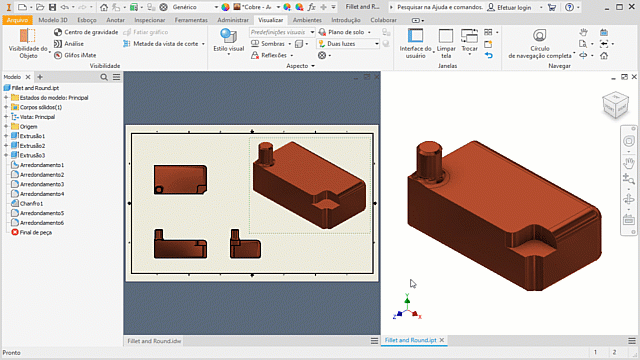

Visualizar atualizações para origens de iluminação alteradas
Enviado para o Inventor® Ideas
Para obter mais informações sobre vistas de desenho, consulte o seguinte: Referência da guia Desenho (Configurações do documento) e Para trabalhar com vistas de desenho.
