Foram feitos aprimoramentos no fluxo de trabalho Vista sombreada.
Agora é possível criar vista sombreada de peças referenciadas

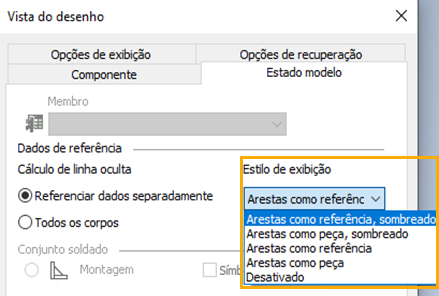

A caixa de diálogo Vista de desenho foi aprimorada para permitir a criação de vistas sombreadas de peças referenciadas. A seção de configurações Estilo de linha foi renomeada para Estilo de exibição e atualizada da seguinte maneira:
- Foram adicionadas duas novas opções para criar vistas sombreadas de peças referenciadas:
- Arestas como referência, sombreado
- Arestas como peça, sombreado
Essas novas opções de sombreamento só são disponibilizadas quando uma vista base, projetada ou de corte é inserida e contém peças de referência.
- Duas das antigas opções de Estilo de linha foram renomeadas:
- Como peças de referência foi renomeada para Arestas como referência
- Como peças foi renomeada para Arestas como peça
Para obter mais informações sobre vistas de desenho, consulte Referência da caixa de diálogo Vista de desenho.
