Confira os aprimoramentos do ambiente de desenho.
Indicador de origem

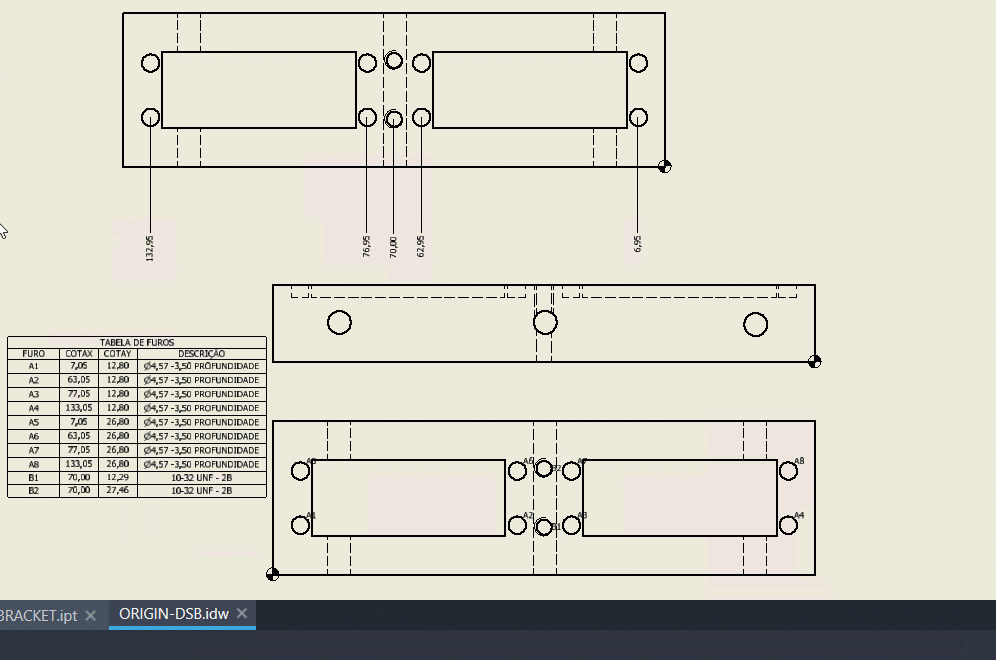

Agora, os indicadores de origem podem ser excluídos. Se as cotas utilizarem o indicador de origem, elas também serão excluídas. Um prompt informa sobre a exclusão da cota antes da ação.
Exclua o indicador de origem usado com:
- Cotas por coordenadas
- Tabelas de furos
- Ou o próprio indicador de origem

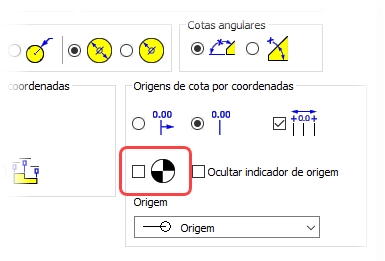

- Conjuntos de cotas por coordenadas, se Estilo de cota
guia Opções Indicador de origem estiver selecionado.
Para obter mais informações, consulte Indicador de origem e Alterar a posição ou aparência ou excluir um indicador de origem.
Exportar somente dentro das bordas da folha
Nos desenhos do Inventor, é muito comum criar vistas e listas de peças fora das bordas da folha. Ao salvar como DWG do AutoCAD, tudo na folha é exportado, enquanto ao exportar para PDF todas as anotações fora das bordas da folha são cortadas e não incluídas no PDF. Nesta versão, há uma nova opção "Somente conteúdo da folha" adicionada à caixa de diálogo Destino da exportação para permitir que você inclua somente o conteúdo dentro das bordas da folha ao exportar para DWG. Com essa opção selecionada, o objeto inteiro será incluído se sua caixa delimitadora estiver total ou parcialmente dentro da folha.Para obter mais informações, consulte Para exportar dados para DWG.
