Saiba mais sobre os novos aprimoramentos em tubos e tubulações.
Cotovelos personalizados
Em versões anteriores do Inventor, era possível adicionar um cotovelo de 45 ou 90 graus a um trecho de tubulação rígida. A partir desta versão, agora é possível aplicar cotovelos angulares personalizados.
Quando um estilo com Cotovelos personalizados estiver ativado, selecione a opção Cotovelos personalizados na caixa de diálogo Rota e use os manipuladores de seta curvada ou digite um valor para inclinar o cotovelo em relação à posição atual.
- Quando arrastada por 45 ou 90 graus, a rota é preenchida com um cotovelo rígido. O cotovelo rígido é inserido como uma peça Padrão.
- Quando arrastada para um grau diferente de 45 ou 90 graus, a rota é preenchida com um cotovelo personalizado. O cotovelo personalizado é inserido como uma peça Personalizada
Os ângulos mínimo e máximo são definidos na coluna Ângulo personalizado (CA) dentro da peça do Centro de conteúdo.
Novos estilos de cotovelo personalizados

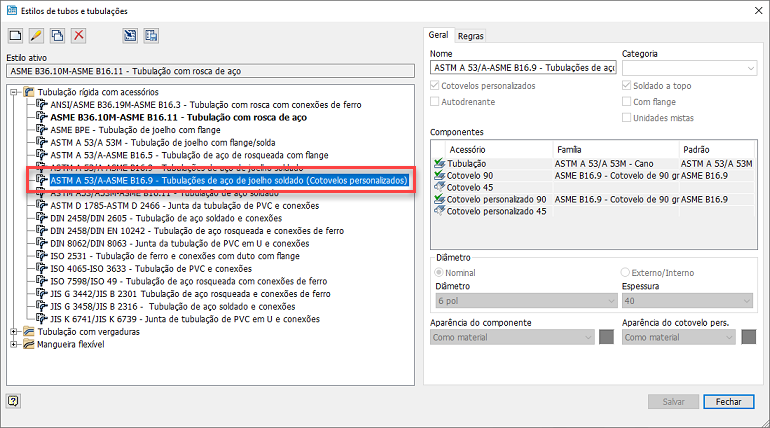

Novos estilos que oferecem suporte ao uso de cotovelos personalizados (Cotovelo personalizado 45, Ângulo personalizado 90) estão disponíveis na caixa de diálogo Estilos de tubos e tubulações.

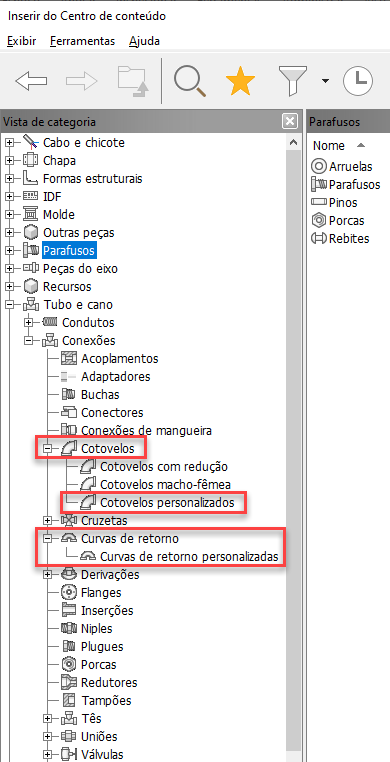

Além da biblioteca Cotovelos personalizados, a biblioteca Curvas de retorno personalizadas é adicionada. A criação e a publicação das peças de ambas são compatíveis.
Para obter mais informações, consulte Para criar novos estilos de tubos e tubulações.
Para obter mais informações, consulte Para criar peças de tubos e tubulações.
