Foram feitas várias melhorias de produtividade no ambiente de peças.
Selecionar vários sólidos usando uma janela em um arquivo de peça
Agora é possível selecionar vários sólidos usando uma janela em um arquivo de peça (.ipt) multisólido. Basta definir o filtro de seleção apropriado:
- Defina o filtro de seleção como Corpos para selecionar vários corpos usando uma janela ou uma janela cruzada.
- Defina o filtro de seleção como Faces e arestas para selecionar várias faces/arestas usando janela ou janela cruzada.
Enviado para o Inventor® Ideas
Para obter mais informações sobre filtros de seleção, consulte Selecionar referência de comando.
Exibir informações estendidas em navegadores ativados para vários comandos

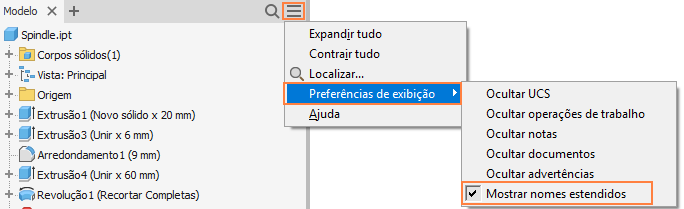

As opções Exibir informações estendidas após o nome do nó da operação no navegador (disponível em Opções do aplicativo/guia Peças) e Mostrar nomes estendidos (disponível no menu da ferramenta no navegador do modelo) foram aprimoradas para oferecer suporte aos seguintes comandos:
- Modelo 3D
Operações de trabalho
- Espelhamento
- Todos os planos de trabalho
- Todos os pontos de trabalho
- Todos os eixos de trabalho
Acesso: Opções do aplicativo/guia Peças
Acesso: Menu da ferramenta no navegador do modelo
Enviado para o Inventor® Ideas
Para obter mais informações, consulte Referência da guia Peça (Opções do aplicativo).
Enviado para o Inventor® Ideas
Para obter mais informações sobre o uso do comando Espelhar, consulte Para organizar operações de peças em padrões.

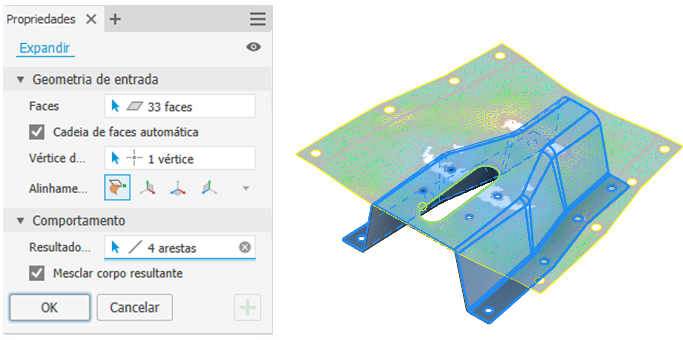

Expandir
- Selecionar vários furos planos para serem Rígidos.
- Renomear a operação Expandir.
- Alinhar os resultados com o modelo ou com os planos XY, XZ ou YZ.
Para obter mais informações, consulte Para expandir faces.
Anotação 3D

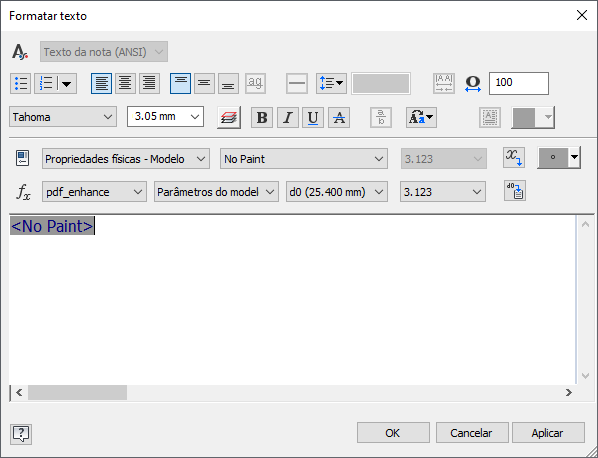

Agora é possível adicionar Propriedades personalizadas nos comandos Texto da chamada de detalhe, Nota geral e Nota de perfil geral.
Para obter mais informações, consulte Para trabalhar com texto e chamadas de detalhe.
