O fluxo de trabalho Formato de folha foi simplificado para oferecer um processo mais produtivo de criação de arquivos de desenho (.idw, .dwg). Novos comportamentos tornam os fluxos de trabalho de desenho repetíveis e exigem menos esforço.
Como acelerar o processo: fluxo de trabalho simplificado de folhas/formatos de folha
Visão geral: Criação automatizada de vistas e de configurações de vista
Quando seleciona um modelo de desenho para um novo arquivo de desenho, você precisa fornecer um componente para cada folha que tenha uma ou mais vistas predefinidas. O componente é inserido de acordo com as configurações definidas para cada vista. Por exemplo, digamos que você tenha criado uma folha no modelo com duas vistas base, uma vista projetada e uma vista auxiliar com configurações personalizadas da vista. Após a criação do novo desenho, será solicitado que você especifique um componente para inserir a folha. Neste exemplo, o componente será inserido com duas vistas base, uma vista projetada e uma vista auxiliar de acordo com as configurações personalizadas de vista definidas em cada vista da folha.
Além das vistas e das configurações de vista, as configurações da chapa de metal, a lista de peças e suas respectivas configurações de formato também são mantidas quando um novo desenho é criado com uma folha com vistas predefinidas.
Para obter mais informações, consulte Para trabalhar com folhas e formatos de folha.
Aprimoramentos de fluxo de trabalho de modelos de desenho/folhas e formatos de folha
Quando você cria uma nova folha de desenho a partir de um formato de folha já existente, ela herda as seguintes configurações com base no formato de folha original:
- As configurações de cada vista inserida. Por exemplo, se uma vista for inserida com sombreamento e outra sem ele, as vistas serão inseridas com as mesmas configurações toda vez que você utilizar o formato de folha com folhas personalizadas.
- Configurações da chapa de metal
Nota: Se houver uma planificação definida, os modelos e formatos de folha serão atualizados para manter a vista de planificação da chapa de metal, como fazem com uma vista base. Quando você escolhe um modelo de formato de folha com uma vista de planificação salva, ele é preenchido com base na peça de chapa de metal que é a origem do desenho.
- A lista de peças e suas respectivas configurações de formato.
- Tabelas gerais/genéricas.
- Notas e texto.
Aprimoramentos da caixa de diálogo Selecionar componente para vista na folha
- O nome da folha que será utilizada pelo componente selecionado agora é exibido no título.
- A caixa de diálogo agora é redimensionável.
Aprimoramentos da caixa de diálogo Criar formato de folha
- Quando selecionada, a nova opção Ajustar vistas à folha dimensiona automaticamente as vistas de acordo com o tamanho dos componentes e da folha. Quando ela não está selecionada (padrão), as vistas criadas usando este formato de folha personalizado usam a escala que estava nas vistas quando o formato de folha personalizado foi salvo.
- A caixa de diálogo agora é redimensionável.
Para obter mais informações, consulte Para trabalhar com folhas e formatos de folha.
Aprimoramentos na criação de novos desenhos
Ao criar um novo arquivo de desenho, acesse diretamente modelos de formato de folha.

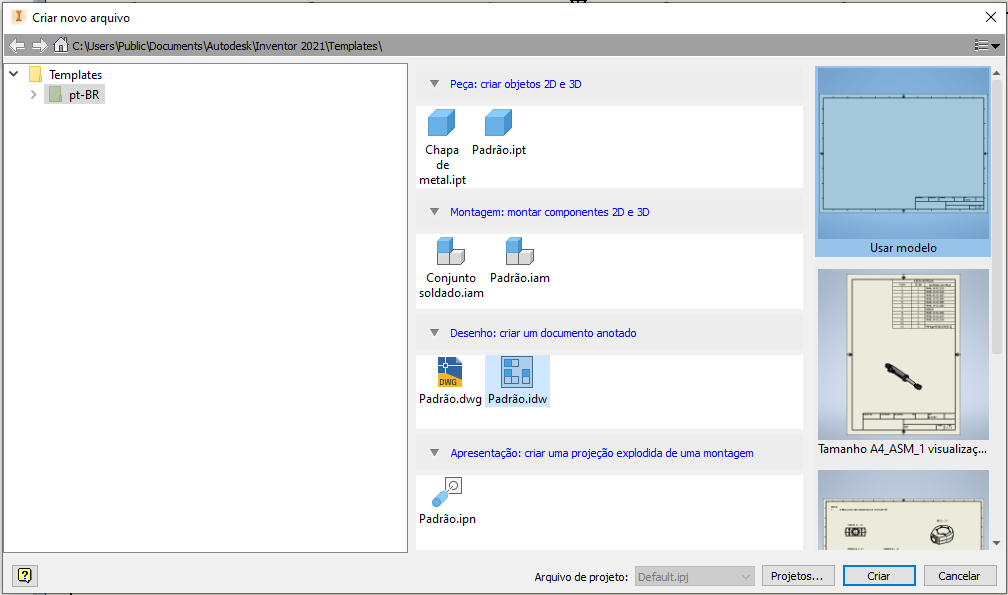

- Na caixa de diálogo Criar novo arquivo: agora os modelos de desenho estão disponíveis na coluna à direita. As miniaturas mostram os formatos de folha salvos no arquivo de modelo de desenho.

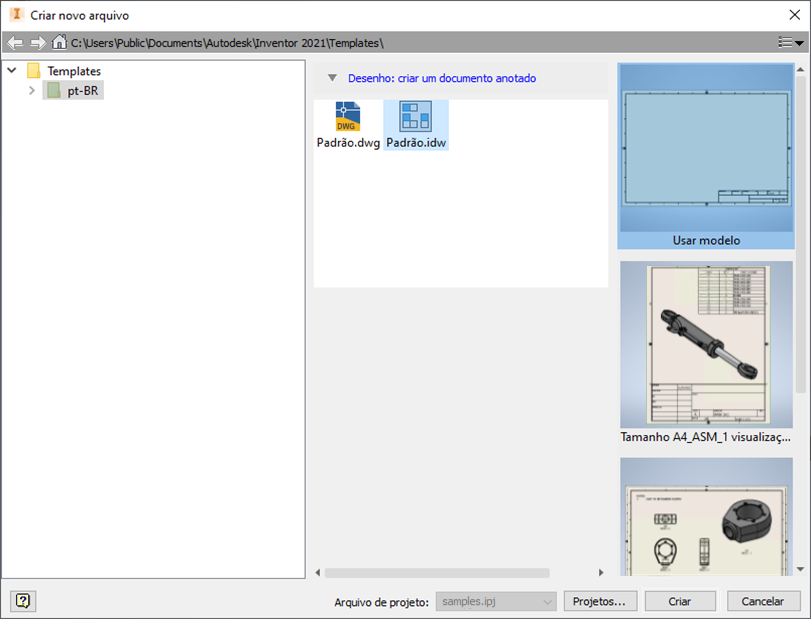

- Em um arquivo de peça ou de montagem: agora a caixa de diálogo Criar novo arquivo exibida pela opção de menu de contexto Criar vista de desenho está mais simplificada. As miniaturas mostram os formatos de folha salvos no arquivo de modelo de desenho.

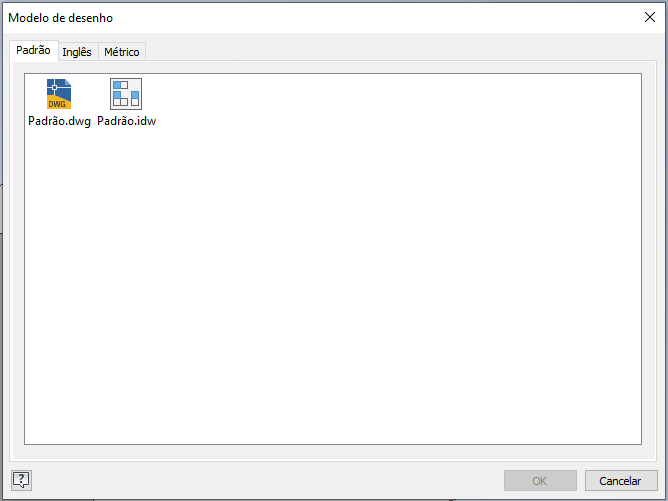

2021 Pré-2021:

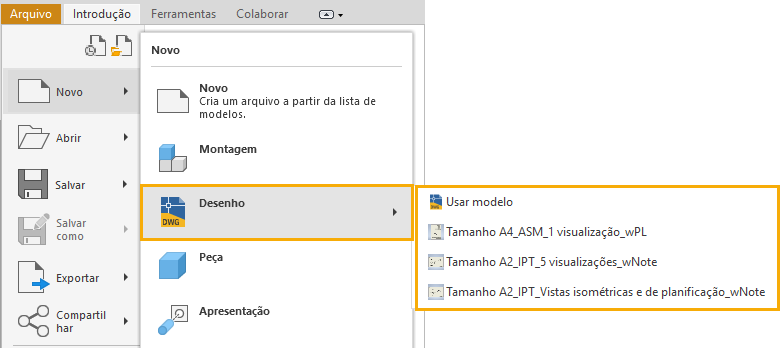

- No menu Arquivo: o novo menu desdobrável lista os modelos de desenho e qualquer formato de folha salvo em um arquivo de modelo de desenho.
Para obter mais informações, consulte Exemplos de criação de novos arquivos de desenho.
