Foram adicionados vários aprimoramentos aos fluxos de trabalho de cota.
Alinhar perpendicularmente a uma aresta selecionada

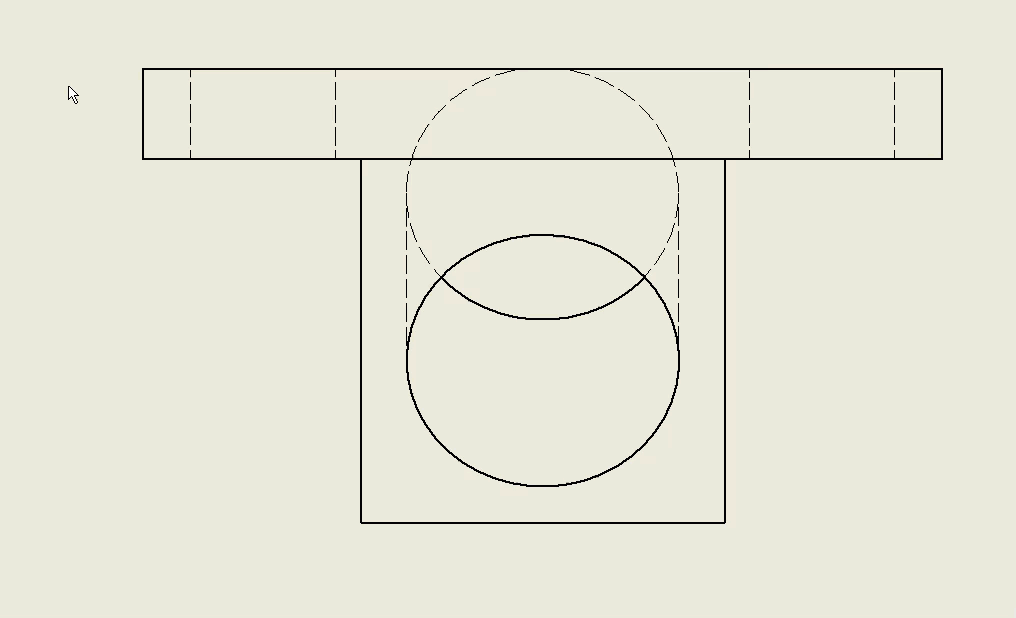

Agora é possível alinhar uma cota a uma aresta selecionada. Utilize o novo tipo de cota, Rotacionada, para inserir uma cota e posicioná-la perpendicularmente, de forma a ficar alinhada com a aresta selecionada.
- Selecione a aresta linear ou 2 pontos.
- Clique com o botão direito do mouse e selecione Cota > Rotacionada.
- Selecione uma linha para estabelecer a direção paralela ou perpendicular da cota.
Enviado para o Inventor® Ideas
Para obter mais informações sobre como criar cotas, consulte Adicionar cotas em vistas de desenho ortogonais.
Diâmetro paralelo com um símbolo Ø

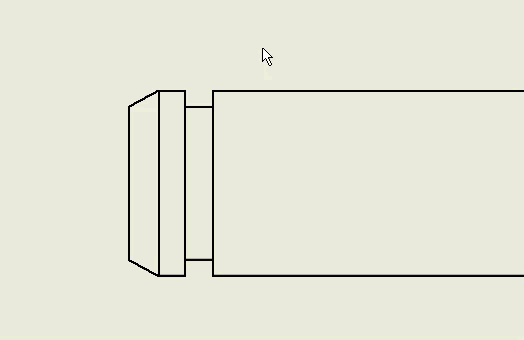

Quando você seleciona a aresta de silhueta de uma operação cilíndrica (eixo ou furo), é criado um novo tipo de cota, Diâmetro paralelo com um símbolo Ø.

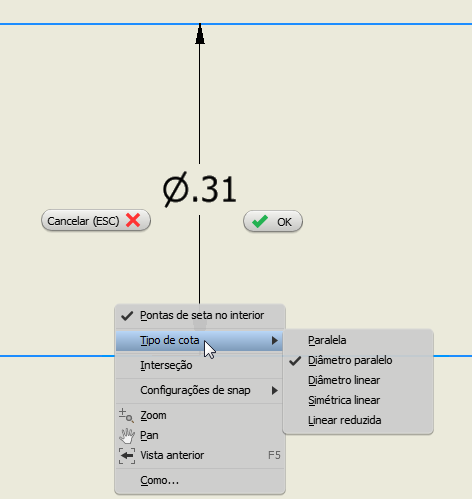

| A opção do menu de contexto Tipo de cota pode ser usada para alterar o tipo de cota. |
|
Para obter mais informações sobre como criar cotas, consulte Adicionar cotas em vistas de desenho ortogonais.
