Quando conectado ao arquivo SDF criado anteriormente neste tutorial foram trazidos seus dados como recursos geoespaciais. Cada classe de recurso era uma camada separada do Gerenciador de exibição. No entanto, nesta lição você vai importar os dados SDF como objetos de desenho, e cada classe de recurso se tornará uma camada de desenho separada.
Este exercício usa o mapa criado com o modelo DWGImportTemplate.dwt e o arquivo SDF criado na Lição 1: Converter camadas de desenho para classes de recurso.
Para importar camadas SDF
- Clique na
. - Altere o Arquivos do tipo para Autodesk SDF (* SDF).
- Navegue para o arquivo SDF criado, selecione-o e clique em OK.

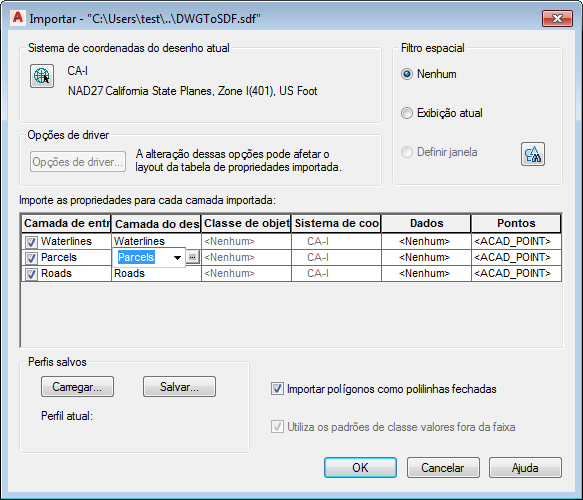

- Na caixa de diálogo Importar, selecione Importar polígonos como polilinhas fechadas.
- Verifique se cada Camada de entrada mapeia para a Camada de desenho apropriada.
Assegure-se de selecionar a camada de desenho correta.
O modelo de desenho tem as camadas de desenho originais definidas. Como essas camadas foram a origem para as classes de recurso que estão sendo importadas, eles serão mapeadas de forma apropriada.
- Mapeie a propriedade Tamanho para dados de objeto.
- Clique na célula Dados para Linhas d’água.
- Clique no botão
que aparece. - Na caixa de diálogo Dados de atributo, clique em Criar dados de objeto.
- Para Tabela de dados de objeto para utilizar, selecione Linhas d’água.
- Clique em Selecionar campos.
- Na caixa de diálogo Mapeamento de dados de objeto, selecione Tamanho e, em Campos de destino, escreva Tamanho na célula correspondente.
- Clique em OK para sair das três caixas de diálogo.
Se for solicitada a confirmação das ações, clique em Sim.
- Clique na guia Vistapainel Navegarmenu suspenso ZoomExtensões.
Agora é possível trabalhar com objetos como faria com quaisquer dados DWG.
Para prosseguir neste tutorial, vá ao Exercício 3: Utilizar camadas de exibição para atribuir as propriedades do objeto
