Para usuários experientes do AutoCAD, a interface de linha de comando é um atalho para criar objetos e especificar propriedades. O Conjunto de ferramentas do AutoCAD Map 3D fornece uma interface de comandos junto ao cursor. Esta interface é chamada de entrada dinâmica. A antiga janela de linha de comando é oculta por padrão, mas é possível exibi-la a qualquer momento.
Com a entrada dinâmica, é possível
- Iniciar comandos, inserindo-os diretamente na área de desenho.
- Responder aos prompts de comando em uma dica de ferramenta ou um menu de dica de ferramenta junto ao cursor, ao invés de na linha de comando.
- Visualizar a localização da cruz como valores de coordenadas em uma dica de ferramenta.
- Inserir valores das coordenadas na dica de ferramenta quando um comando solicitar um ponto, ao invés de na linha de comando.
- Visualizar os valores de distância e ângulo quando um comando solicitar um segundo ponto.

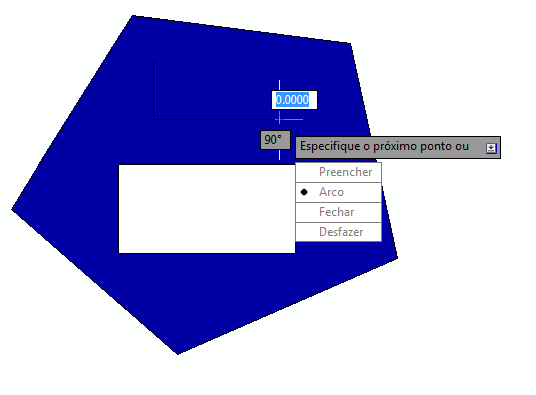

Um exemplo de entrada dinâmica
Com a linha de comando oculta, informações detalhadas para alguns comandos não estarão visível. Para ver estas informações, exiba a linha de comando ao pressionar Ctrl+9 no teclado.
Tenha em mente as regras a seguir:
- Alguns comandos exigem que sejam especificados vetores com o cursor. Quando terminar, pressione Esc.
- Alguns comandos exigem que um objeto seja selecionado. Clique no objeto e pressione Enter.
- Alguns comandos têm vários campos de entrada. Pressione a tecla Tab para passar de um para o outro.
- Quando o ícone de seta para baixo
aparecer em um prompt, pressione a seta para baixo em seu teclado para visualizar uma lista de opções para aquele comando. Pressione a seta para baixo novamente para mover entre as opções e, a seguir, pressione Enter para selecionar a realçada.
Para utilizar a entrada dinâmica
- Posicione o cursor sobre um espaço vazio no mapa.
- Insira circle e pressione Enter.
- Responda aos prompts para desenhar um círculo.
- Para o ponto central do círculo, clique em algum lugar no mapa.
- Para o raio do círculo, digite 500 e pressione Enter.
Para ativar ou desativar a entrada dinâmica
- Na barra de status, clique em
, ou pressione F12.
Para desativar a entrada dinâmica temporariamente
- Mantenha pressionada a tecla F12 enquanto trabalhar.
Para controlar as configurações da entrada dinâmica
- Clique com o botão direito em e clique em Configurações. Nota:
Por padrão, a entrada dinâmica está definido como coordenadas relativas (não absolutas). Por exemplo, inserir 10,10 e, em seguida, 20,20 desenha uma linha de 10,10 até 30,30. Se você inserir coordenadas absolutas com frequência, é possível alterar esta configuração.
Para ocultar ou exibir a janela de linha de comando
- Pressione Ctrl + 9 no teclado
Para exibir a janela de texto de AutoCAD com o histórico de entrada da linha de comando, pressione F2. Para ocultar esta informação, pressione F2 novamente.
Para continuar com este tour pelo Conjunto de ferramentas do AutoCAD Map 3D, vá para Menus de atalho.
