Exercício 3: Estilizar um recurso

Altere a aparência das estradas.

Para estilizar estradas usando estilos padrão

1. No Gerenciador de exibição, selecione a camada denominada Estradas e clique em Estilo na área de menu.

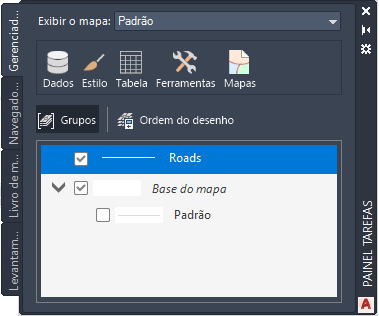

   Selecione a camada Estradas e clique em Estilo.

   A janela do Editor de estilo janela é exibida sobre o mapa.

2. Na janela Editor de estilos, clique em para Estilo e selecione uma espessura, uma cor e um padrão para as estradas.
   Para criar um estilo de estrada realista com linhas amarelas tracejadas, siga estas etapas:

   • Altere a Unidade para Milímetros.
   • Altere a espessura da linha para 2.
   • Clique em Adicionar símbolo para adicionar uma segunda linha.
   • Utilize o botão de seta para cima para mover a nova linha para a parte superior da visualização.
   • Selecione um padrão de traço para a nova linha.
   • Altere a cor da linha tracejada para amarelo.
3. Clique em Aplicare, a seguir, clique em Fechar.
4. Feche a janela Editor de estilos.
5. Salve o trabalho.
   • Clique em Salvar.
   • Especifique um nome e localização para o mapa.

     Observe que arquivos de mapa usam a extensão de arquivo .dwg, como os desenhos do AutoCAD. Ambos tipos de arquivo utilizam o mesmo formato de arquivo básico.

   • Clique em Salvar.

Onde você está agora

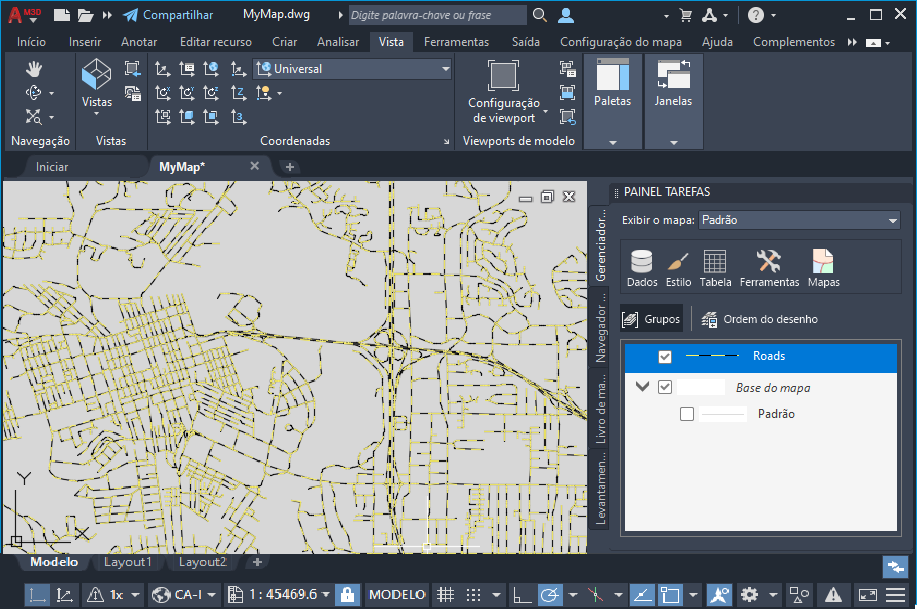

No mapa, você pode ver as estradas estilizadas.
