Ao criar a viewport pela primeira vez, ela exibirá todo o mapa. É possível aumentar o zoom para exibir um detalhe desta miniatura do mapa.
Nota: Este exercício usa o mapa modificado no exercício anterior.
- A guia de layout com o novo viewport criado no exercício anterior ainda devem estar sendo exibidas. Se não, abra-as novamente.
- Clique duas vezes dentro da nova viewport.
- Use qualquer comando de zoom e pan do Conjunto de ferramentas do AutoCAD Map 3D para exibir a área de interesse da miniatura de mapa.

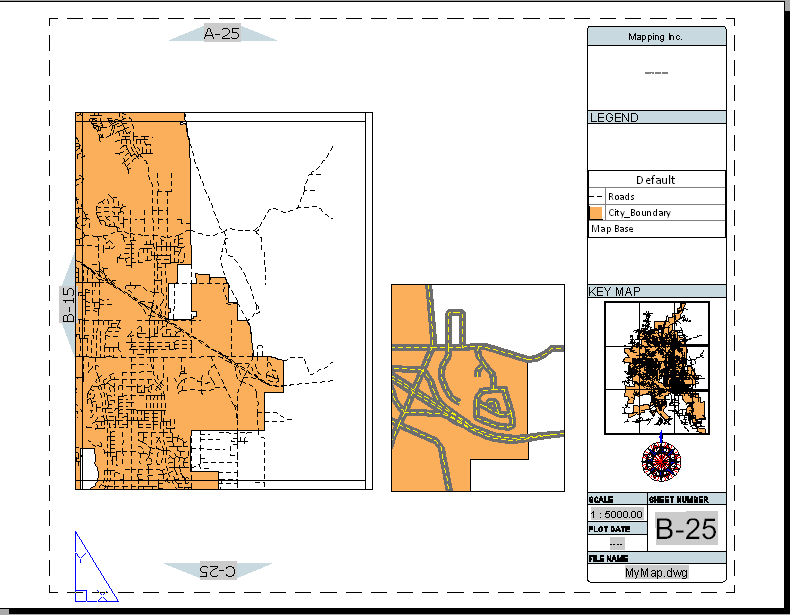

Neste exemplo, as estradas foram estilizadas para exibir um estilo composto quando o zoom for aproximado no mapa. Para obter mais informações sobre como fazer isso, consulte o tutorial “Criando um mapa " Lição 3: Alterar a exibição pelo nível de zoom.
Nota: Em um exemplo do mundo real, seu mapa pode ter muitas camadas, e a inserção pode ser muito cheia de dados para ser útil. Você pode usar o comando CONGELACAMADA do AutoCAD para excluir camadas indesejadas e simplificar a inserção. Consulte a Ajuda do AutoCAD para obter mais detalhes.
Onde você está agora
Você criou uma inserção em uma miniatura do mapa e a utilizou para exibir uma vista aproximada de um detalhe do mapa.
Para prosseguir neste tutorial, vá à Lição 5: Publicar o livro de mapas.
