Usar o bloqueio paralelo ou perpendicular ao medir

1. Clique na guia Review > painel Measure > menu suspenso Measure.

2. Clique na ferramenta Area Measure.

3. Pressione L para paralelo ou P para perpendicular.

   Como alternativa, no painel Measure, clique no menu suspenso Lock e escolha:

   • Parallel .
   • Perpendicular

4. Na Scene View, passe o cursor sobre o modelo e utilize o snap à superfície para selecionar uma superfície. A medida será paralela ou perpendicular à superfície.

5. Clique no ponto inicial da distância a ser medida na Scene View.

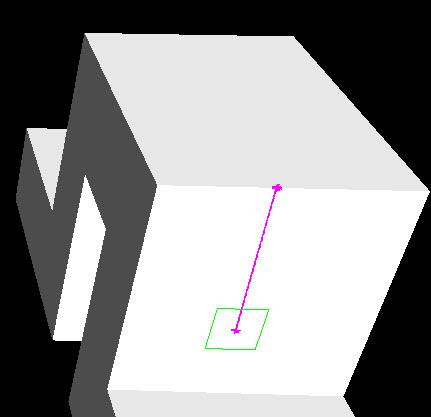

   Uma linha de medição será exibida como uma linha sólida magenta quando ela estiver paralela à superfície do ponto inicial.



   ou como uma linha sólida amarela quando estiver perpendicular à superfície do ponto inicial:



6. Clique no ponto final da distância a ser medida na Scene View.

   A legenda opcional da dimensão exibe a distância medida.

Entrada de comando: pressione L (paralelo) ou P (perpendicular) ao usar uma ferramenta de medição.
