Ferramenta Center

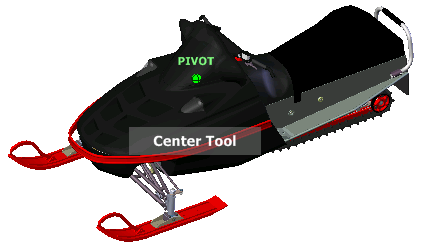

Com a ferramenta Center (Centro), é possível definir o centro da vista atual de um modelo. Para definir o centro, arraste o cursor sobre seu modelo. Uma esfera (ponto de pivô) é exibida além do cursor. A esfera indica que o ponto abaixo do cursor no modelo será o centro da vista atual quando você soltar o botão do mouse. O modelo é centralizado na esfera.

Observação: Se o cursor não está sobre o modelo, o centro não pode ser definido e um cursor de proibição é exibido.

O ponto definido pela ferramenta Center fornece um ponto focal para a ferramenta Zoom e um ponto de pivô para a ferramenta Orbit

Observação: Se você deseja aplicar o zoom a partir dos círculos de Navegação completa de seu ponto central definido, mantenha pressionado a tecla CTRL antes de aplicar o zoom.

Especificar um ponto em um modelo como o centro de uma vista

  1. Exiba um dos círculos Navegação completa ou o grande círculo grande View Object.

  2. Clique e arraste para baixo o setor Centro.

  3. Arraste o cursor para a localização desejada do modelo.

  4. Solte o botão no seu dispositivo apontador quando a esfera for exibida.

    É efetuada a panorâmica no modelo até que a esfera esteja centralizada.

Especifique o ponto de destino para as ferramentas Zoom e Orbit.

  1. Exiba um dos círculos Navegação completa ou o grande círculo grande View Object.

  2. Clique e arraste para baixo o setor Centro.

  3. Arraste o cursor sobre a localização desejada do modelo.

  4. Solte o botão no seu dispositivo apontador quando a esfera for exibida.

    É efetuada a panorâmica no modelo até que a esfera esteja centralizada.

  5. Utilize as ferramentas Zoom ou Orbit para reorientar a vista do modelo.

    Se estiver utilizando um dos círculos de Navegação completa, pressione a tecla CTRL antes de utilizar a ferramenta Zoom.
