Mover e rotacionar um plano de corte com gizmos

Para mover um plano de corte com um gizmo

1. Clique na guia Sectioning Tools (Ferramentas de corte) > painel Mode (Modo) > Planes (Planos) .

2. Clique no menu suspenso Current Plane (Plano atual) no painel Planes Settings (Configurações de Planos) e selecione o plano que deseja usar, por exemplo, Plane 3.

   Este plano se tornará o plano atual.

3. Se o gizmo de movimento não estiver visível na Vista da cena, clique no painel Transform (Transformar) > Move (Mover) .

4. Arraste a meta-alça para mover o plano atual conforme necessário.

   Dica: braços e faces perpendiculares movem o plano atual e a meta-alça. Braços paralelos e faces movem somente o gizmo.

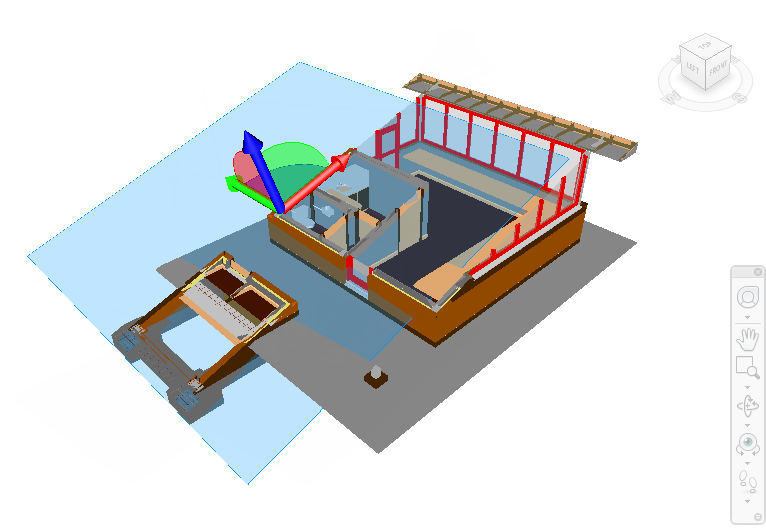

Para girar um plano de corte com o gizmo

1. Clique na guia Sectioning Tools (Ferramentas de corte) > painel Mode (Modo) > Planes (Planos) .

2. Clique no menu suspenso Current Plane (Plano atual) no painel Planes Settings (Configurações de Planos) e selecione o plano que deseja usar, por exemplo, Plane 3.

   Este plano se torna o plano atual.

3. Clique na guia Sectioning Tools (Ferramentas de corte) > painel Transform (Transformar) > Rotate (Girar) .

4. Arraste o gizmo para girar o plano atual, conforme necessário.

   Dica: arcos perpendiculares giram o plano atual e o gizmo. Arcos paralelos giram somente o gizmo. Os braços movem somente o gizmo.
