Vincular planos de corte

No Navisworks, é possível ativar até seis planos para cortar através do modelo, mas somente o plano atual pode ser manipulado com os gizmos de corte.

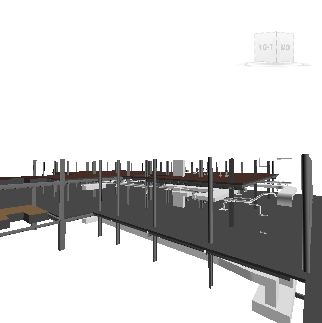

Vincular planos de corte faz com que eles se movam como se fossem um e permite rapidamente fatiar o seu modelo em tempo real. As fatias podem ser utilizadas em pontos de vista, animações de ponto de vista e animações de objeto.

Para vincular os planos de corte

1. Clique na guia Sectioning Tools (Ferramentas de corte) > painel Mode (Modo) > Planes (Planos) .

2. Ative os planos requeridos ao clicar no menu suspenso Current Plane (Plano atual) no painel Planes Settings (Configurações de Planos) e clique nos ícones de lâmpada próximos de todos os planos obrigatórios.

   Quando uma lâmpada está acesa, o plano de corte correspondente está ativado e corta através do modelo na Vista da cena.



3. Clique em Link Section Planes (Vincular planos de corte) no painel Planes Settings (Configurações de Planos). Todos os planos ativados são vinculados em uma fatia.

4. Se o gizmo de movimento não estiver visível na Vista da cena, no painel Transform (Transformar), clique em Move (Mover) .

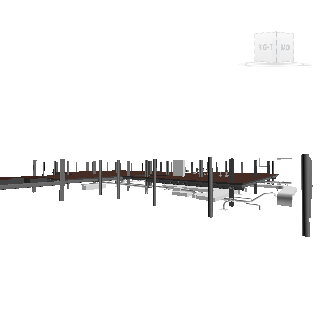

5. Arraste o gizmo para mover o plano de corte atual. Todos os planos de corte agora se movem juntos, efetivamente criando uma fatia através do modelo.

6. Para salvar o ponto de vista cortado atual, clique na guia Sectioning Tools (Ferramentas de corte) > painel Save (Salvar) > Save Viewpoint (Salvar ponto de vista) .

   Observação: é possível clicar na guia Animation (Animação) > painel Create (Criar) > Record (Gravar) e criar uma animação de ponto de vista mostrando o modelo à medida que ele é fatiado.
