Usar uma caixa de corte para fazer um corte transversal em um modelo 3D pela primeira vez

  1. Clique na guia Viewpoint (Ponto de vista) > painel Sectioning (Corte) > Enable Sectioning (Habilitar corte) .

    O Navisworks abre a guia de Ferramentas de corte na faixa de opções e desenha um plano de corte através do modelo na Vista da cena.

  2. Clique na guia Sectioning Tools (Ferramentas de corte) > painel Mode (Modo) > Box (Caixa) .

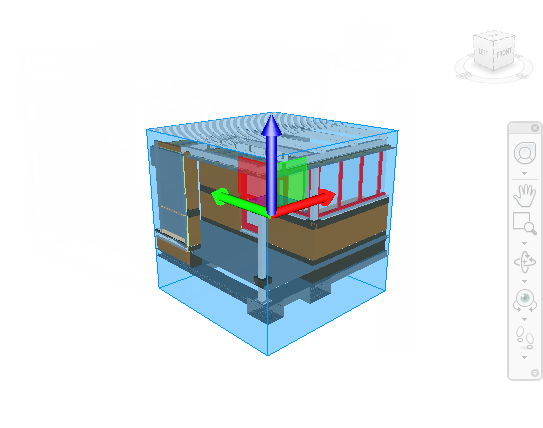

    A caixa agora está agora visualmente presente na tela, com o gizmo de movimento ativo por padrão.

  3. Arraste a meta-alça para cortar o modelo com a caixa ao longo dos eixos.

  4. Clique na guia Sectioning Tools > painel Save > Save Viewpoint para salvar o ponto de vista cortado atual.
