Usar um plano para cortar um modelo 3D pela primeira vez

  1. Clique na guia Viewpoint (Ponto de vista) > painel Sectioning (Corte) > Enable Sectioning (Habilitar corte) .

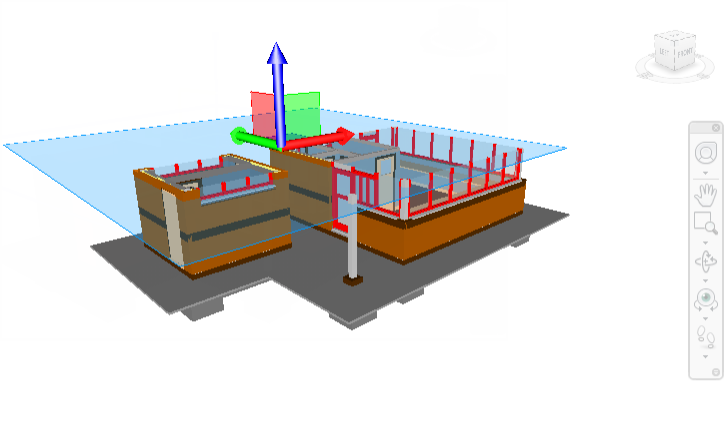

    O Navisworks abre a guia Sectioning Tools (Ferramentas de corte) na faixa de opções e desenha um plano de corte através do modelo em Vista da cena. O alinhamento padrão para o Plane 1 é Top (Superior). A posição padrão é pelo centro da área visível do modelo. Move é a meta-alça padrão.

  2. Arraste a meta-alça para posicionar o plano atual conforme necessário.

  3. Clique na guia Sectioning Tools > painel Save > Save Viewpoint para salvar o ponto de vista cortado atual.
