Calibre uma ponta do apalpador tirando somente um ponto de calibragem.
Em vez de calcular o offset do cabeçote, o offset do apalpador e o diâmetro do apalpador tomando pontos múltiplos em uma esfera de calibração, a calibração simples utiliza os offsets nominais do cabeçote e diâmetro do apalpador, bem como um ponto de calibração para calcular o offset da ferramenta do apalpador. Isso permite alterar rapidamente a montagem do apalpador e ajustar a orientação do apalpador durante a medição.
Nota: A Calibração Simples está disponível somente ao se criarem inspeções para máquinas CNC ou CMMs manuais.

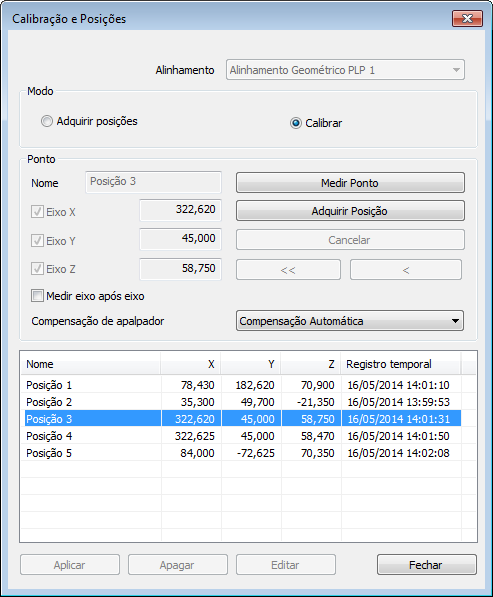

- Na guia Máquina, clique no botão Calibrar
. O diálogo Calibração e Posições é exibido.
- Selecione a opção Calibrar.
- Oriente o apalpador.
- Na lista de posição, selecione a localização com a qual você deseja calibrar o apalpador.
- Movimente a ponta do apalpador para a posição selecionada, e clique no botão Adquirir Posição. Alternativamente, clique no botão Medir Ponto e capture a posição.
Nota: Para capturar a coordenada para cada eixo separadamente, selecione a caixa de verificação Medir eixo após eixo e capture um eixo de cada vez.
- Clique em Fechar. Você agora pode inspecionar a peça utilizando a orientação de apalpador selecionada.
