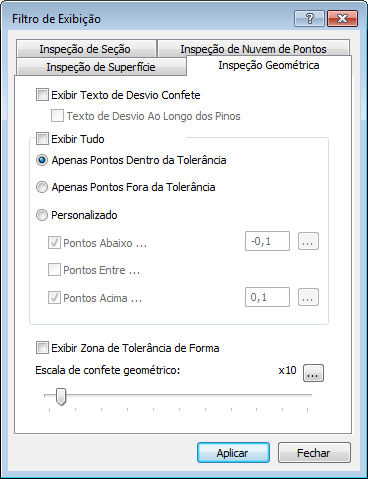

Para filtrar a exibição de pontos medidos de figuras geométricas na tela CAD, clique na guia Vista > painel Opções de Vista > Filtro de Exibição e selecione a guia Inspeção Geométrica.
A guia apresenta as seguintes configurações:
- Exibir texto de desvio confete — Selecione essa caixa de verificação para exibir o desvio calculado de cada ponto capturado ao lado do disco ou linha de desvio.
Por exemplo:
- Texto de desvio ao longo dos pinos — Se os desvios de pontos capturados forem exibidos como linhas ou vetores, selecione essa caixa de verificação para exibir o desvio calculado ao longo da linha ou vetor.
Por exemplo:
- Exibir tudo — Selecione essa caixa de verificação para exibir todos os pontos capturados de cada figura geométrica independente da tolerância de forma da figura. Desmarque essa caixa de verificação para selecionar quais pontos são exibidos. Selecione:
- Apenas pontos dentro da tolerância para exibir somente os pontos que estão dentro da tolerância de forma.
- Apenas pontos fora da tolerância para exibir somente os pontos que estão fora da tolerância de forma.
- Personalizado para especificar os limites inferior e superior dos pontos a serem exibidos. Marque a caixa de seleção Pontos abaixo para exibir pontos abaixo do limite de tolerância inferior, marque a caixa de seleção Pontos acima para exibir os pontos acima do limite de tolerância superior especificado; marque a caixa de seleção Pontos entrepara exibir pontos entre os limites de tolerância superior e inferior.
Para basear um limite de exibição na tolerância de forma de um item, selecione o item na sequência de inspeção, e então clique em

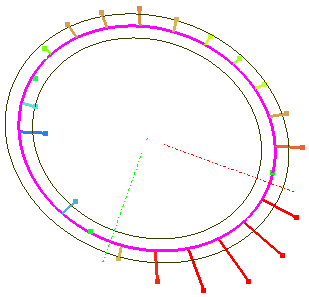

. A tolerância é dividida ao meio e exibida na caixa adjacente. - Exibir zona de tolerância de forma — Selecione essa caixa de verificação para exibir os limites de tolerância de forma de cada figura na tela CAD.
Por exemplo:
- Escala de confete geométrico — Movimente a barra deslizante para alterar a ampliação com que indicadores de ponto e zona de tolerância de forma são exibidos. Para modificar o limite de ampliação, clique em e insira um novo valor máximo.
Clique em Aplicar para salvar suas alterações e exibi-las na tela CAD.
