No diálogo Parâmetros para Ajuste de Figura, utilize o filtro de pontos afastados para controlar a fronteira de uma seleção, por exemplo, para remover pontos indesejados que pertençam a figuras adjacentes.
O PowerInspect determina os pontos de fronteira de uma seleção contando o número de pontos dentro de um raio especificado de cada ponto.
Você pode configurar as seguintes opções:
- Método — Especifica como o filtro de pontos afastados é aplicado:
- Habilitado aplica o filtro utilizando o valor de raio inserido no campo Raio.
- Desabilitado não aplica o filtro ao selecionar pontos.
- Automático aplica o filtro e determina automaticamente o Raio e a Fração a serem utilizados.
- Raio — Insira um valor para utilizar um raio especificado.
- Fração — Especifica a porcentagem de pontos a serem filtrados.

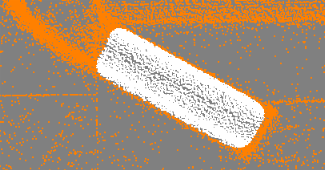

O exemplo a seguir mostra uma seleção de pontos para um cilindro quando nenhum filtro de pontos afastados é aplicado:

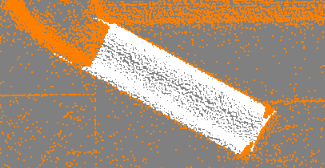

Quando um filtro é aplicado (o Raio definido como 5 e a Fração como 10%), os pontos indesejados são removidos:
