Sobre a edição da base de dados de apalpador

Para exibir e gerenciar a base de dados de apalpador e exibir os detalhes de configurações CMM, clique na guia Ferramentas > painel Máquina > Apalpadores. Os detalhes do apalpador utilizado e suas calibrações atuais são exibidos no diálogo Configuração de Máquina.

Nota: Quando você configura o PowerInspect para utilizar o protocolo de um dispositivo portátil, um diálogo específico do dispositivo é exibido no lugar do diálogo Configuração de Máquina. Siga as instruções do fabricante para trabalhar com o dispositivo.

A informação exibida no diálogo Configuração de Máquina e a forma como você trabalha com a base de dados depende do protocolo de comunicação selecionado e do tipo de dispositivo em uso:

Gerenciar uma CMM controlada por CNC/DCC utilizando o dispositivo ou um protocolo I++ ClientTool

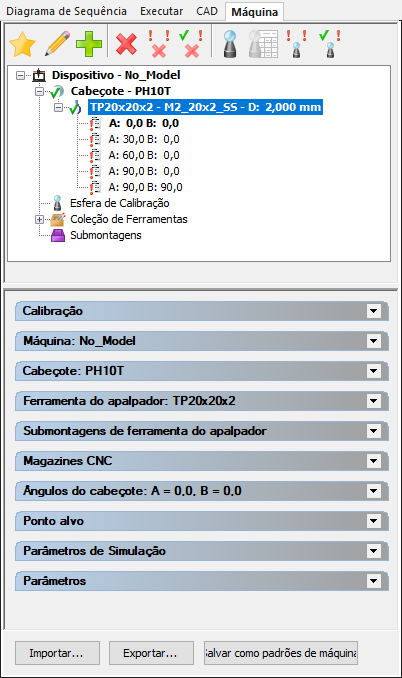

O diálogo Configuração de Máquina os detalhes de configuração e calibração do dispositivo de medição para o qual o PowerInspect está atualmente configurado. Por exemplo:

Utilize a barra de ferramentas e as áreas ampliáveis do diálogo para:

• Ativar e gerenciar ferramentas de apalpador
• Especificar a esfera de calibração
• Selecionar um cabeçote
• Definir e gerenciar ferramentas de apalpador
• Definir e gerenciar submontagens
• Especificar magazines
• Especificar ângulos do cabeçote
• Especificar um ponto alvo
• Visualizar e modificar os parâmetros CMM
• Importar e exportar configurações

Gerenciar uma CMM manual utilizando o dispositivo ou um protocolo I++ ClientTool

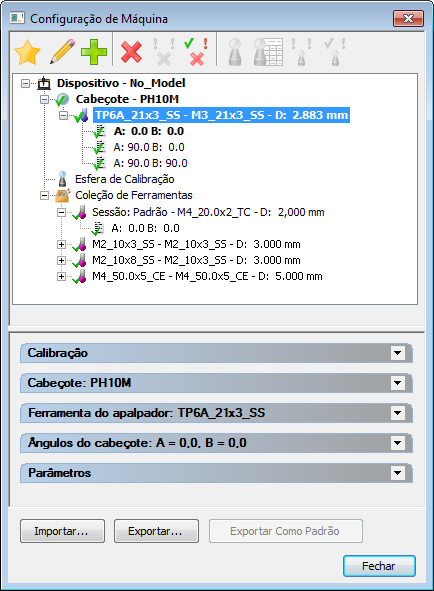

O diálogo Configuração de Máquina os detalhes de configuração e calibração do dispositivo de medição para o qual o PowerInspect está atualmente configurado. Por exemplo

Utilize a barra de ferramentas e as áreas ampliáveis do diálogo para:

• Ativar e gerenciar ferramentas de apalpador
• Especificar a esfera de calibração
• Selecionar um cabeçote
• Definir e gerenciar ferramentas de apalpador
• Especificar ângulos do cabeçote
• Importar e exportar configurações

Gerenciar uma CMM utilizando a base de dados do apalpador I++

Quando o PowerInspect não está conectado com o dispositivo de medição, o diálogo não exibe qualquer informação porque os detalhes do dispositivo de medição são armazenados no Servidor I++.

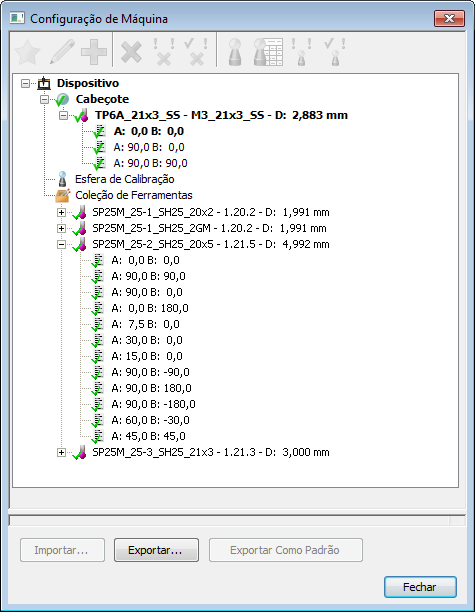

Quando o PowerInspect está conectado ao dispositivo de medição, o diálogo exibe os detalhes especificados no Servidor I++ e indica o status de calibração das posições de apalpador exibindo um marcador (calibrado) ou (não calibrado) para cada item na lista.
