Painel Exportar

Utilize o painel Exportar para exportar dados de nuvem de pontos para o arquivo.

Nota: As opções de exportação de nuvem de pontos estão disponíveis somente para inspeções manuais e CNC.

Para exportar dados da nuvem de pontos:

1. Para exportar todos os pontos em uma nuvem de pontos, selecione o item Nuvem de pontos na sequência de inspeção e clique na guia Nuvem de pontos > painel Exportar > Nuvem de pontos. Para exportar pontos especificados da nuvem de pontos, selecione os pontos que deseja exportar e clique na guia Nuvem de Pontos > painel Exportar > Pontos.

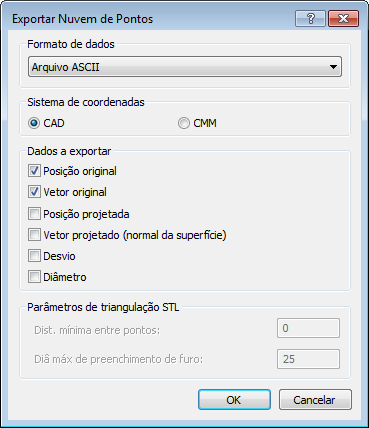

   O diálogo Exportar Nuvem de Pontos é exibido.



2. Na lista Formato de dados, selecione o formato de exportação para os dados.
3. Selecione o Sistema de Coordenadas no qual você deseja exportar as posições de ponto.
4. Se você selecionar o Formato de dados Arquivo ASCII, selecione os dados que você deseja exportar para cada ponto. Selecione:
   • Posição original para exportar os valores X, Y, Z.
   • Vetor original para exportar os valores I, J, K.
   • Posição projetada para exportar os valores X, Y, Z do ponto quando projetado na superfície CAD.
   • Vetor projetado para exportar os valores I, J, K do ponto quando projetado na superfície CAD.
   • Desvio para exportar a distância entre a posição do ponto e a superfície CAD.
   • Diâmetro para exportar o diâmetro do apalpador.
5. Se você selecionar o Formato de dados ASCII de Estereolitografia ou Binário de Estereolitografia, insira os parâmetros de triangulação STL para controlar a malha de saída:
   • Dist. mínima entre pontos especifica o tamanho dos triângulos na malha. Pontos mais próximos que a distância especificada são tratados como um ponto. O valor de distância controla o tamanho dos triângulos na malha; valores menores fornecem uma malha mais suave. O valor zero apenas exclui duplicações.
   • Diâ máx de preenchimento de furo especifica o diâmetro máximo de furos que podem ser preenchidos automaticamente. Furos com um diâmetro menor ou igual a esse valor são tratados como parte de uma superfície; furos com um diâmetro maior do que esse valor permanecem como furos.
6. Clique OK. O diálogo Salvar Como é exibido.
7. No diálogo Salvar Como, especifique a pasta e o arquivo para exportação dos dados, e então clique OK. O PowerInspect exporta os dados e exibe uma mensagem para confirmar que a exportação foi concluída.
