Utilize itens de Referência GD&T para identificar figuras específicas a serem utilizadas como referências em itens GD&T e para atribuir nomes a essas referências. Utilizar itens Referência GD&T proporciona duas vantagens:
- Você pode especificar o símbolo da figura para a referência a fim de utilizar o mesmo símbolo para uma Referência GD&T que o utilizado no CAD.
- Você pode especificar e alterar os itens de referência utilizados em várias medições GD&T modificando a figura de referência utilizado no item Referência GD&T.
Para criar uma Referência GD&T:
- Abra um Grupo Geométrico na sequência de inspeção.
- Clique na guia Geometria > painel GD&T > Referência. O diálogo Referência GD&T é exibido.
- Caso deseje excluir esse item do relatório, desmarque a caixa de verificação Saída no relatório.
- Na caixa Símbolo de figura de referência, digite o nome que você deseja utilizar para a referência quando exibida num quadro de controle. Você pode especificar uma ou mais letras maiúsculas exceto I, O, ou Q.
- Por padrão, o nome pelo qual o item Referência GDT é referenciado na sequência de inspeção e em outros itens é baseado no Símbolo de figura de referência. Para especificar um nome diferente para esse item, clique em
e edite a caixa Nome.
- Na lista Figura de Referência, selecione o item que você deseja utilizar como referência.
Certifique-se de que a figura de referência esteja dentro da tolerância angular de todos os itens que a referenciam.

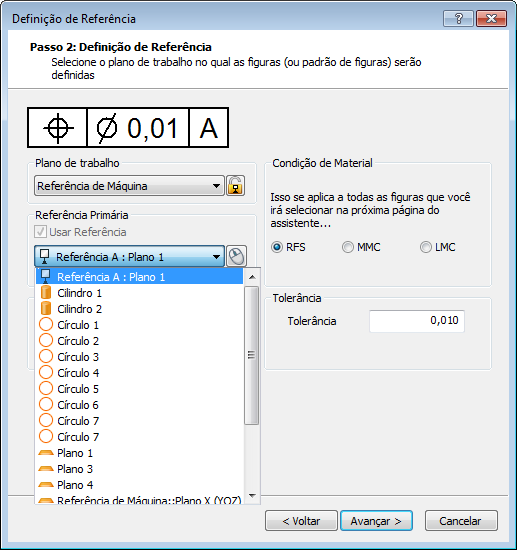

- Clique em OK para criar o item Referência GD&T e fechar o diálogo. O item está disponível para seleção nas listas Referência de itens de medição GD&T. Por exemplo:
É possível identificar quando um item de Referência GD&T é usado em um item GD&T pelo fundo do símbolo de referência no quadro de controle: para itens de Referência GD&T, o símbolo de referência é mostrado contra um fundo branco; para itens de sequência, o símbolo de referência é mostrado contra um fundo padronizado.
