Economize tempo especificando as montagens de apalpador para uma inspeção e crie submontagens utilizadas em magazines.

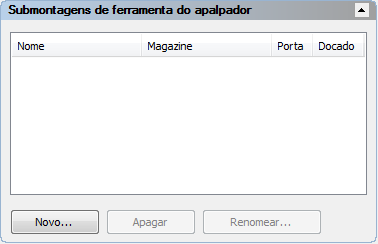

A área Submontagens de ferramenta do apalpador da guia Máquina permite criar e gerenciar combinações de caminhos do apalpador para uso em máquinas CNC.
Para criar uma submontagem
Caso deseje especificar um apalpador estrela, marque primeiro a caixa de seleção Exibir conexões de ferramenta do apalpador no diálogo Opções.
- Na área Submontagem de ferramenta do apalpador da guia Máquina, clique em Novo. O diálogo Submontagem de Ferramenta do Apalpador é exibido.
- Insira um nome para a submontagem na caixa Submontagem de ferramenta do apalpador. O nome precisa ser exclusivo para essa submontagem para que o PowerInspect possa distinguir entre diferentes submontagens.
Nota: Quando o PowerInspect é conectado ao dispositivo de medição, ele compara as submontagens no documento às utilizadas durante a última conexão ao dispositivo de medição com o protocolo especificado. Caso encontre uma submontagem correspondente com um nome diferente, o PowerInspect atualiza automaticamente o documento para o nome anterior.
- Na área Peças de ferramenta do apalpador disponíveis, selecione o tipo de peça que você deseja adicionar à submontagem. A lista exibe todas as peças disponíveis na base de dados de apalpador.
- Para selecionar o tipo de peça que você deseja adicionar, clique duas vezes na sua entrada para adicioná-la à submontagem. A peça é exibida na tela CAD, seu nome é adicionado à lista Submontagem de ferramenta do apalpador, e a linha de inserção é movida para mostrar onde a próxima peça será inserida. Para alterar a posição de inserção, clique duas vezes numa peça na lista para reposicionar a linha de inserção após essa peça.
Nota: Caso deseje criar uma submontagem para uso com magazines, crie utilizando um módulo TP20 conectado com qualquer combinação extensão-ponta compatível. - Continue inserindo peças até que a submontagem esteja completa.
Nota: Para remover uma peça da submontagem, selecione sua entrada na lista Submontagem de ferramenta do apalpador, e então clique em Remover Peça.
- Clique em Salvar para salvar suas alterações e fechar o diálogo. O nome da submontagem é exibido na área Submontagens de ferramenta do apalpador e seus detalhes são exibidos na Vista do Apalpador.

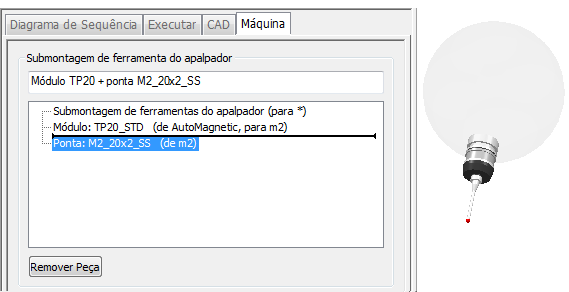

Por exemplo:
Para renomear uma submontagem
- Na área Submontagens de ferramenta do apalpador da guia Máquina, selecione a submontagem que você deseja renomear e então clique em Renomear. O diálogo Renomear Submontagem é exibido.
- Altere o Nome.
Para apagar uma submontagem
- Remova a submontagem de qualquer ferramenta de apalpador relacionada ou magazine onde esteja alocada.
- Na área Submontagens de ferramenta do apalpador da guia Máquina, selecione a submontagem que você deseja apagar e então clique em Apagar. Somente a submontagem é apagada; as peças que constituem a submontagem permanecem disponíveis para uso em outras submontagens.
