Utilize o diálogo Alturas Z de Desbaste para especificar as alturas Z em que o modelo é fatiado durante desbaste.
Para exibir o diálogo Alturas Z de Desbaste, clique em
ao especificar uma passo vertical manual para estratégias de desbaste.
Esse diálogo contém o seguinte:
- Número — Selecione para dividir o bloco igualmente no número especificado de alturas Z, estando a última na base do bloco. Exibido como
na lista de alturas Z.
- Passo vertical — Selecione para criar uma altura Z no topo do bloco e então descer por uma altura definida em Z. A altura Z final será no fundo do bloco. Exibido como
na lista de alturas Z.
- A definição de Passo Vertical leva em consideração Alturas Z existentes. Isso facilita a criação de um conjunto de Alturas Z de melhor qualidade. Assim, o PowerMill analisa pares de Alturas Z existentes e adiciona o número mínimo de Alturas Z extras entre eles, de forma que o Passo vertical entre alturas seja menor ou igual ao valor do Passo Vertical especificado.
- Valor — Selecione para inserir alturas Z adicionais numa altura especificada. Exibido como
na lista de alturas Z.
- Intermediário — Selecione para inserir alturas Z adicionais entre alturas existentes. Exibido como
na lista de alturas Z.
- Plano — Selecione para identificar áreas planas do modelo e criar alturas Z nessas áreas. Exibido como
na lista de alturas Z.
— Insira o número, distância ou valor das alturas Z.
Passo Vertical Constante — Quando selecionado, todos os níveis restantes apresentam o mesmo espaçamento, e o valor de Passo vertical é um passo vertical máximo. Quando não selecionado, a diferença entre níveis de usinagem consecutivos é o valor de Passo vertical para todos os níveis exceto o último, que está na base do bloco.

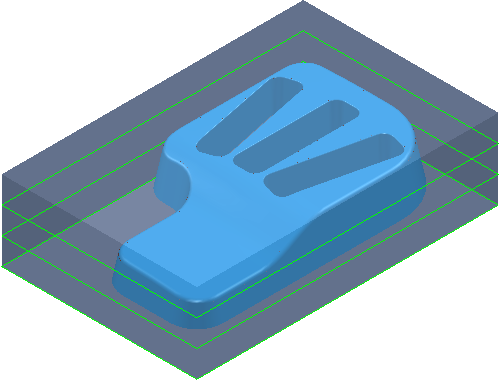

Passo Vertical Constante não selecionado:
Com Passo vertical de 20, as alturas Z estão em 15, -5 e -10.
O passo vertical é o valor para todos os níveis (nesse caso 20) exceto pelo último, que está na base do bloco (nesse caso um Passo vertical de 5).

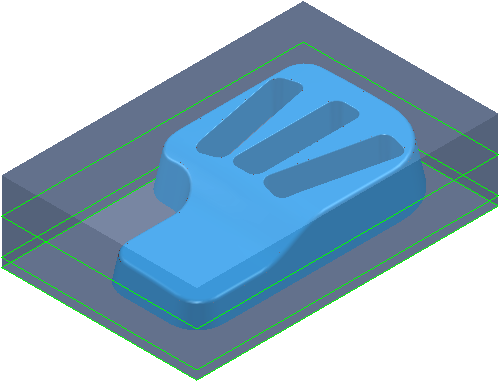

Passo Vertical Constante selecionado:
Com Passo vertical de 20, as alturas Z estão em 20, 5 e -10. Isso resulta num passo vertical efetivo de 15.
- O passo vertical é o mesmo entre todos os níveis mas não é necessariamente o valor especificado. Nesse caso, o PowerMill utiliza um Passo vertical de 15 em vez de 20. Essa opção somente está disponível se Definido por estiver configurado como Passo vertical.
- Calcular — Clique para calcular os valores das alturas Z.
Referência permite anexar ou apagar as alturas Z de outras entidades.
Tipo de Entidade — Selecione o tipo de entidade referenciada ao anexar/apagar alturas Z.
- Percurso — Anexa as alturas Z definidas em outro percurso. Exibe as alturas Z da mesma maneira que para o percurso de referência na lista de alturas Z.
- Fronteira — Anexa uma altura Z nos pontos mais alto e mais baixo da fronteira. Exibido como
na lista de alturas Z.
- Padrão — Anexa uma altura Z nos pontos mais alto e mais baixo do padrão. Exibido como
na lista de alturas Z.
- Conjunto de Figura — Anexa uma altura Z nos pontos mais alto e mais baixo do conjunto de figura. Exibido como
na lista de alturas Z.
Entidade — Selecione qual entidade (por exemplo, qual percurso) você deseja referenciar.
Ação — Selecione como referenciar a Entidade Ativa.
- Anexar Tudo — Se você selecionar uma entidade de percurso, isso cria alturas Z nas mesmas alturas Z do percurso selecionado. Se a entidade for outra que não um percurso, isso cria alturas Z nos pontos mais alto e mais baixo da entidade. Essas alturas Z são adicionadas às alturas já criadas para esse percurso.
- Anexar Topo — Se você selecionar uma entidade de percurso, isso cria alturas Z na mesma altura Z que a mais alta no percurso selecionado. Se a entidade for outra que não um percurso, isso cria uma altura Z no ponto mais alto da entidade.
- Anexar Fundo — Se você selecionar uma entidade de percurso, isso cria alturas Z na mesma altura Z que a mais baixa no percurso selecionado. Se a entidade for outra que não um percurso, isso cria uma altura Z no ponto mais baixo da entidade.
- Apagar Tudo — Apaga as alturas Z contidas na entidade daquelas no novo percurso.
- Apagar Topo — Se você selecionar uma entidade de percurso, isso apaga a altura Z na mesma altura Z que a maior altura Z no percurso selecionado. Se a entidade for outra que não um percurso, isso apaga a altura Z no ponto mais alto da entidade.
- Apagar Fundo — Se você selecionar uma entidade de percurso, isso apaga as alturas Z na mesma altura Z que a menor altura Z no percurso selecionado. Se a entidade for outra que não um percurso, isso apaga a altura Z no ponto mais baixo da entidade.
- Encontrar Comum — Encontra as alturas Z que são comuns à entidade selecionada e a este percurso.
- Calcular — Clique para calcular as alturas Z a partir da entidade de referência.
Apagar por Seleção permite apagar alturas Z selecionando-as na janela gráfica.
Iniciar Modo de Seleção — Selecione para ativar os outros botões no quadro. Este botão é um interruptor, então se os outros botões estiverem ativos, clicar em desabilita
e
.
- Apagar as Alturas Z Selecionadas — Selecione uma altura Z na janela gráfica e clique em para apagá-la.
- Interromper Modo de Seleção — Selecione para finalizar o modo de seleção. O botão é desabilitado.
Essas opções não alteram o percurso ativo. Elas somente utilizam informações do percurso ativo para criar alturas Z apropriadas para o novo percurso.
Lista de Alturas Z — Exibe uma lista das alturas Z no percurso. O ícone indica o método de criação da altura Z.
- Definido por Número
- Definido por Passo Vertical
- Definido por Valor
- Definido por Intermediário
- Definido por Plano
- Definido por Fronteira de Referência
- Definido por Padrão de Referência
- Definido por Conjunto de Figura de Referência
Mostrar — Selecione para exibir as alturas Z utilizadas para criar o percurso de desbaste.
Apagar — Clique para apagar as alturas Z selecionadas. Se nenhuma estiver selecionada, todas as alturas Z são apagadas.
