Exemplo de edição de vetores de orientação

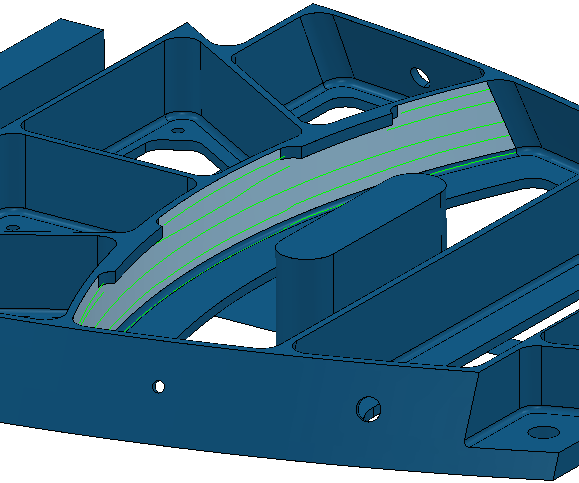

Este exemplo mostra como editar os vetores de orientação de um eixo ferramenta utilizando o modelo Aerostructure.dgk da pasta de exemplos.

1. Selecione guia Percurso > painel Exibir > Exibir > Normais de Orientação para exibir os vetores de orientação no percurso ativo.



2. Selecione o segmento de percurso. O segmento é exibido em amarelo.



3. Selecione guia Edição de Percurso > painel Editar > Editar Dentro da Região para exibir o diálogo Editar Percurso Na Região.
4. Na guia Selecionar Regiões, configure Definir Região por como Segmentos Inteiros.
5. Na guia Especificar Alterações:
   1. Configure Tipo de Edição como Nova Definição de Eixo.

      Essa é a única opção que pode ser utilizada para a edição de vetores de orientação.

   2. No quadro Eixo Ferramenta clique em . Isso exibe o diálogo Eixo Ferramenta.
6. Na guia Controle de eixo da máquina do diálogo Eixo Ferramenta:
   1. Selecione Tipo de orientação da ferramenta Vetor de orientação.
   2. Configure Vetor de orientação como Direção fixa.
   3. No quadro Direção configure Azimute como 45.
   4. Clique em Aceitar.
7. No diálogo Editar Percurso Na Região, clique em Aplicar.



8. No diálogo Editar Percurso Na Região:
   1. Clique em Desfazer .
   2. Configure Distância de Combinação como 10.
   3. Clique em Aplicar.
