Acabamento por Projeção de Plano

Utilize a página Acabamento por projeção de plano para projetar um padrão planar sobre o modelo. Esse padrão é então usinado.

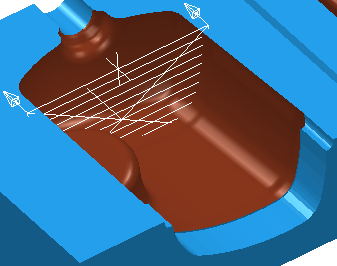

A técnica de plano produz um padrão num plano. O plano pode ser rotacionado em torno do eixo Z, e inclinado para o plano vertical. A extensão do padrão é descrita em termos de limites angulares e largura.

Localização XYZ — Insira a posição do plano. Por padrão está na origem do objeto a usinar.

— Clique para exibir o diálogo Posição. Utilize o diálogo para inserir manualmente coordenadas e localizar itens na janela gráfica.

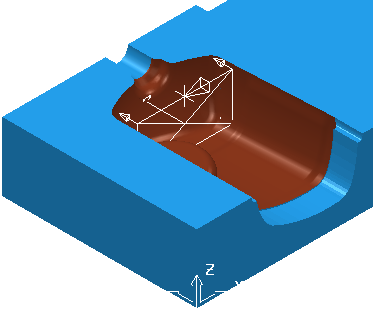

Azimute — Insira o ângulo do plano. A rotação é medida em sentido anti-horário em torno do eixo Z com 0 no plano ZX.

0 é no plano XZ

90 é no plano YZ

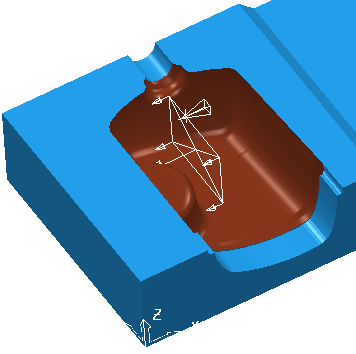

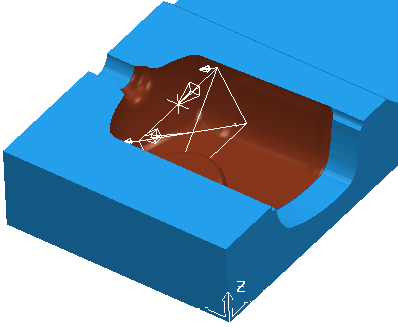

Elevação — Insira o ângulo do plano com a vertical para produzir um acabamento mais efetivo em áreas inclinadas do modelo. Modifique o ângulo para projetar o padrão para baixo na direção do modelo.

0 é normal ao plano XY.

30 numa inclinação com o plano XY.

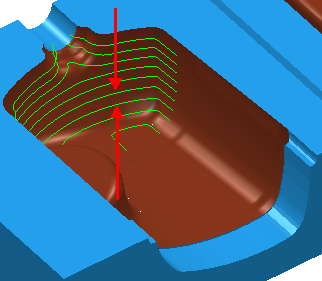

Direção — Selecione a direção para determinar quais regiões são usinadas.

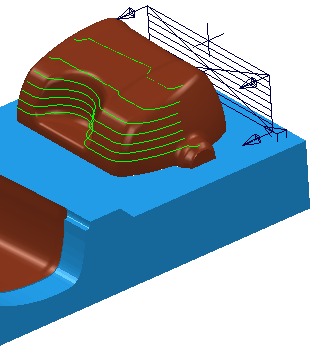

Selecione Para dentro para usinar machos. Tipicamente, o eixo fica atrás da peça.

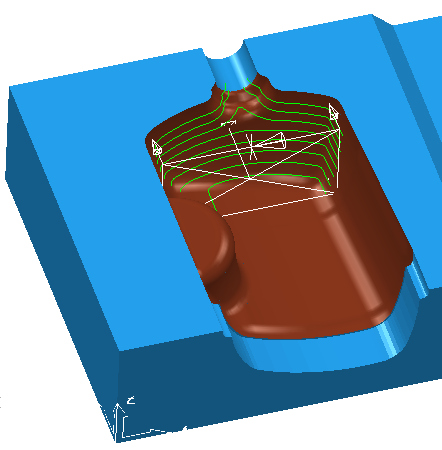

Selecione Para fora para usinar fillets internos, furos ou cavidades. Tipicamente, o eixo está na frente da peça.

Tolerância — Insira um valor para determinar com que precisão o percurso segue o contorno do modelo.

Sobremetal — Insira a quantidade de material a ser deixado na peça. Clique no botão Sobremetal para separar a caixa Sobremetal em Sobremetal radial Sobremetal axial . Utilize para especificar Sobremetal Radial e Axial separados como valores independentes. Valores separados de Sobremetal Radial e Sobremetal Axial são úteis para peças ortogonais. Você pode utilizar sobremetal independente em peças com paredes inclinadas, embora seja mais difícil prever os resultados.

Sobremetal radial — Insira o offset radial com relação à ferramenta. Em usinagem 2.5-eixos ou 3-eixos, um valor positivo deixa material em paredes verticais.

Sobremetal axial — Insira o offset com relação à ferramenta, apenas na direção do eixo ferramenta. Em usinagem 2.5-eixos ou 3-eixos, um valor positivo deixa material em faces horizontais.

Sobremetal do componente — Clique para exibir o diálogo Sobremetal do componente , que permite especificar os sobremetais das diferentes superfícies.

Passo lateral — Insira a distância entre passos sucessivos de usinagem.

Prever— Clique para criar um percurso de pré-visualização sobre a forma de projeção.

Mostrar — Selecione para exibir a pré-visualização do padrão.
