Criando uma fronteira de resíduo do modelo usinado

Este exemplo mostra como criar uma fronteira de resíduo do modelo usinado. Utiliza o modelo Cowling.dgk da pasta de Exemplos.

1. Crie um Bloco e defina uma Ferramenta esférica de 10 mm.

   Certifique-se de que o bloco se estenda acima do topo do modelo.

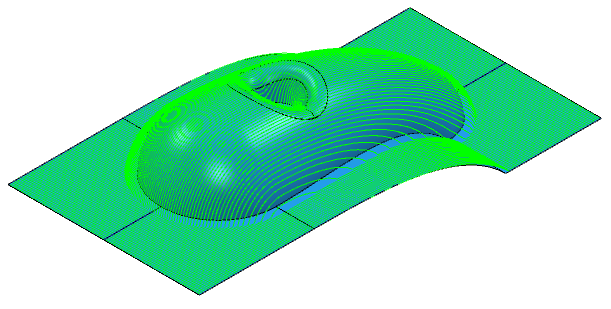

2. Crie um percurso de Acabamento Raster.
3. No menu de contexto Modelos Usinados, selecione Criar Modelo Usinado. Isso cria um modelo usinado chamado 1.
4. No diálogo Modelo Usinado exibido:
   1. Altere o valor do Passo Lateral para 0.1.
   2. Clique em Aceitar.
5. No menu de contexto individual de Modelo Usinado:
   1. Selecione Aplicar > Percurso Ativo Primeiro. Isso adiciona o Bloco e o percurso atualmente ativo ao Modelo Usinado.
   2. Selecione Calcular.

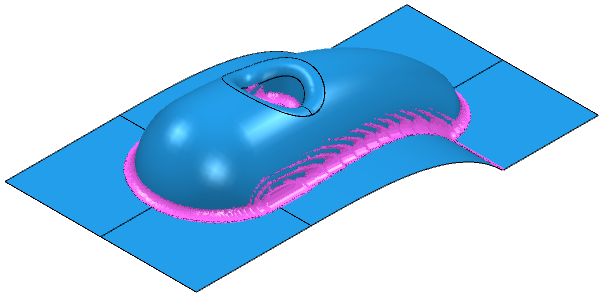

   3. Selecione Opções de Desenho > Mostrar Material de Resíduo.



6. Crie uma fronteira baseada nesse modelo usinado. No menu de contexto Fronteiras, selecione Criar Fronteira > Resíduo de Modelo Usinado. Isso exibe o diálogo Fronteira de Resíduo do Modelo Usinado.
   1. Selecione Modelo Usinado 1.
   2. Selecione a ferramenta que você deseja utilizar para a fronteira, nesse caso BN10.

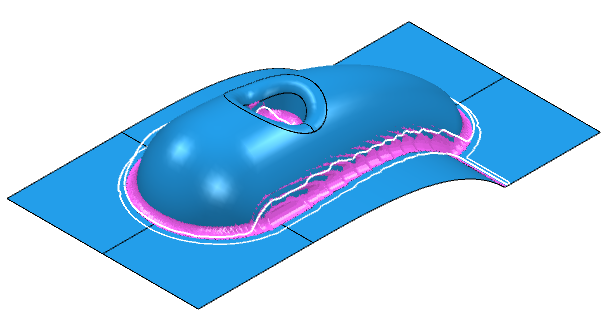

   3. Clique em Aplicar para criar a fronteira.
