Exemplo de fresamento helicoidal

Fresamento helicoidal permite perfurar um furo largo com uma ferramenta pequena. O conceito é semelhante ao de fresamento trocoidal. A diferença é que fresamento trocoidal usina uma ranhura (nenhuma variação em Z) e fresamento helicoidal perfura um furo (usina descendo no eixo Z).

Nota: Para fresamento helicoidal, o diâmetro da ferramenta deve estar entre 60% e 90% do diâmetro do furo, a menos que o furo tenha sido pré-furado. Se a ferramenta for menor que 50% do tamanho do furo, uma elevação será deixada no centro do furo e a ferramenta irá quebrar quando sofrer offset para dentro para acabar o fundo do furo.

Este exemplo aborda o fresamento helicoidal de um furo de 18 mm de diâmetro com uma broca de 15 mm de diâmetro. Utiliza o modelo PM_holes.dgk da pasta de Exemplos.

1. Crie um bloco com um Z Máx de 10.
2. Crie uma ferramenta de furação de 15 mm .
3. No menu de contexto Conjuntos de Figura de Furo, selecione Criar Furos.

   Isso exibe o diálogo Criar Furos.

   No modelo, selecione os dois círculos de diâmetro 18mm e então selecione:

   1. Criar a partir de Círculos.
   2. Configure Definir topo por como Topo do bloco.
   3. Configure Definir fundo por como Fundo do bloco.

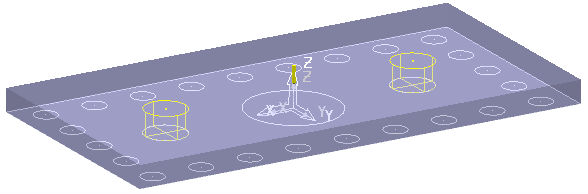

   4. Clique em Aplicar e então Feche o diálogo. O PowerMill cria as figuras de círculo no modelo.



   Você agora precisa perfurar os furos.

4. Selecione guia Início > painel Criar Percursos > Percursos para exibir o diálogo Seletor de Estratégia.
5. Na categoria Furação selecione Helicoidal e clique OK. Isso exibe o diálogo Furação.
6. Clique no botão Selecionar. Isso exibe o diálogo Seleção de Figura.
7. No diálogo Seleção de Figura:
   1. Na área Diâmetro selecione 18.
   2. Clique em .
   3. Clique no botão Selecionar.
   4. Clique em Fechar.
8. Na página Furação:
   1. Configure Nome do percurso como Furação Helicoidal.
   2. Configure Tipo de Ciclo como Helicoidal.
   3. Configure Definir topo por como Topo do furo.
   4. Configure Operação como Furar para a Profundidade.
   5. Configure uma Folga de 5.
   6. Configure um Passo de 2.
9. Na página Ferramenta, selecione a ferramenta 15 mm na lista de ferramentas. Essa é a ferramenta criada no Passo 2.
10. Clique em Calcular.



11. Clique em Fechar.

Você pode exibir o percurso Fresamento Helicoidal utilizando o ViewMill.

Sem a ferramenta, em algum ponto da simulação:
