Exibindo informações adicionais na página de Sumário

Este exemplo mostra como editar o template Summary.html (na pasta Setup-sheets) para que a folha de sumário exiba a seguinte informação adicional:

• Número de percursos e ferramentas num Programa NC.
• Lista de nomes de ferramenta.
• Geometria e um diagrama de cada ferramenta.

1. Abra o arquivo Summary.html num editor de XML. Este exemplo utiliza NotePad++.

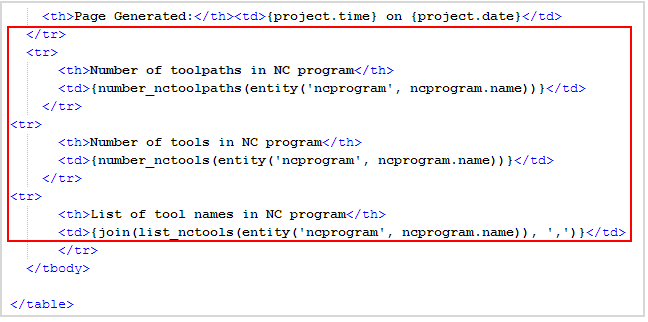

2. Para que a página de Sumário exiba o número de percursos e ferramentas, e uma lista de nomes de ferramenta, insira os seguintes elementos sob o elemento Page Generated:



3. Para que a página de Sumário exiba a geometria e um diagrama de cada ferramenta:

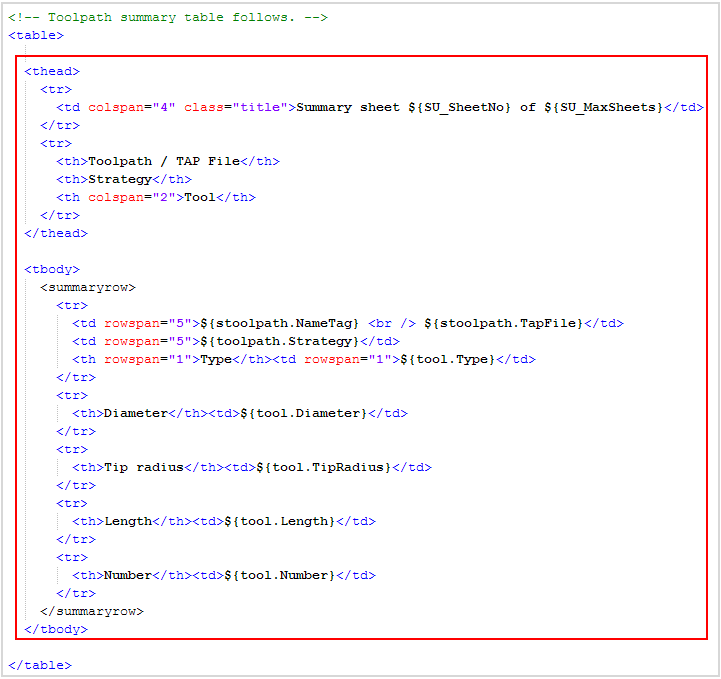

   1. Remova a seguinte seção:

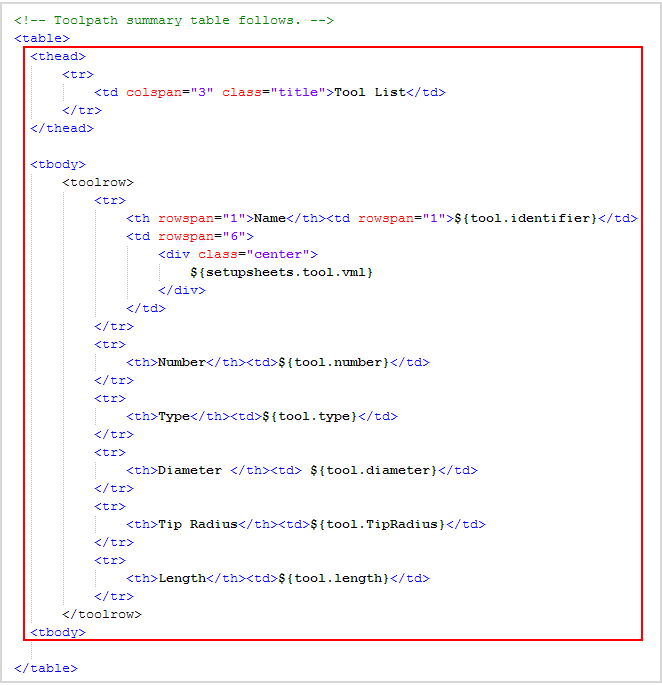

   1. Insira a seção de substituição:



4. Salve o arquivo.

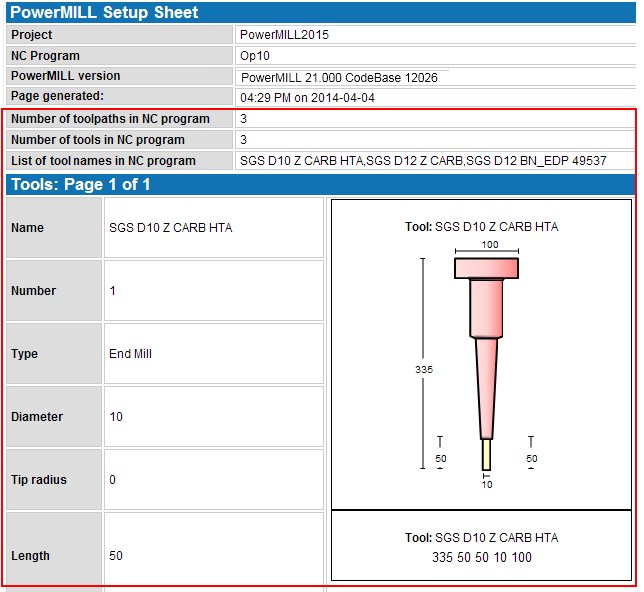

   Quando você exporta a folha de processo, a página de Sumário agora exibe o número de percursos, ferramentas, uma lista de nomes de ferramenta e um diagrama de cada ferramenta.
