Desbaste de canal torneado

Utilize a página Desbaste de canal torneado para usinar uma figura de canal numa peça torneada.

Estilo — Selecione uma opção para especificar se a profundidade ou largura do canal é usinada primeiro.

• Profundidade primeiro — Usinar a profundidade completa do canal antes de executar passo lateral.
• Largura primeiro — Usinar a largura completa do canal antes de executar passo vertical.

Mergulhar centro primeiro — Selecione essa opção para iniciar com um mergulho no centro do canal.

Para figuras de canal em ângulo, se Mergulhar centro primeiro estiver selecionado, as porções retas do canal sofrem desbaste primeiro e então as porções em ângulo sofrem desbaste separadamente. Por exemplo, a região vermelha sofre desbaste primeiro e então as regiões amarelas sofrem desbaste subsequentemente.

Abaixo da linha de centro — Selecione essa opção para que a ferramenta corte do lado X negativo da linha de centro de torneamento.

Tolerância — Insira um valor para determinar com que precisão o percurso segue o contorno do modelo.

Direção de corte — Selecione uma opção para especificar a direção de corte da ferramenta:

• Positivo — A ferramenta corta na direção positiva do eixo de corte, que depende do Ciclo selecionado.
  • Torneamento — A ferramenta corta na direção +Z.
  • Face — A ferramenta corta na direção +X.
  • Posterior — A ferramenta corta na direção +X.
• Negativo — A ferramenta corta na direção negativa do eixo de corte, que depende do Ciclo selecionado.
  • Torneamento — A ferramenta corta na direção -Z.
  • Face — A ferramenta corta na direção -X.
  • Posterior — A ferramenta corta na direção -X.

Sobremetal — Insira a quantidade de material a ser deixado na peça. Clique no botão Sobremetal para separar a caixa Sobremetal em Sobremetal radial Sobremetal axial . Utilize para especificar Sobremetal Radial e Axial separados como valores independentes. Valores separados de Sobremetal Radial e Sobremetal Axial são úteis para peças ortogonais. Você pode utilizar sobremetal independente em peças com paredes inclinadas, embora seja mais difícil prever os resultados.

Sobremetal radial — Insira o offset radial com relação à ferramenta. Em usinagem 2.5-eixos ou 3-eixos, um valor positivo deixa material em paredes verticais.

Sobremetal axial — Insira o offset com relação à ferramenta, apenas na direção do eixo ferramenta. Em usinagem 2.5-eixos ou 3-eixos, um valor positivo deixa material em faces horizontais.

Profund. corte — Insira um incremento para cada passo executado pela rotina de desbaste na peça.

Passo lateral — Especifique a distância entre cada passo de corte como uma porcentagem da largura da ferramenta.

Dist. retração picote — Especifique a distância pela qual a ferramenta retrai entre mergulhos.

Distância de elevação lateral — Insira a distância para mover a ferramenta após um corte de mergulho, na direção oposta à direção de corte. Esse valor é ignorado para o movimento de retração no final do primeiro mergulho.

Essa peça apresenta uma figura de Canal, exibida em cor de rosa:

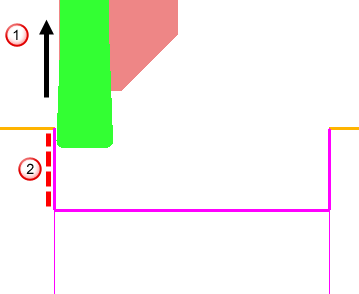

O comportamento padrão é afastar ferramenta sob 90, indicado na imagem a seguir por , após cada mergulho de corte. Isso resulta em contato entre a ferramenta e o material não cortado, em , enquanto a ferramenta retrai em avanço rápido ao longo do eixo X:

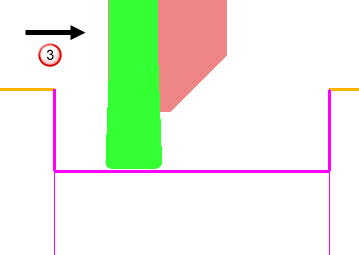

Isso pode ser evitado utilizando o atributo Dist. lat. subida. para mover a ferramenta de volta ao longo do eixo Z , antes de subir.

Nota: O movimento de subida é realizado no avanço de mergulho.

Nota: Isso aumenta a vida útil da ferramenta e proporciona um melhor acabamento da peça.

Ângulo de elevação lateral — Insira o ângulo para elevar a ferramenta da peça após cada corte de mergulho. Esse valor é ignorado para o movimento de retração no final do primeiro mergulho.

Nota: Isso aumenta a vida útil da ferramenta e proporciona um melhor acabamento da peça.

Pausa — Insira o número de segundos para a pausa após mergulho.
