Seleção Automática de Furo

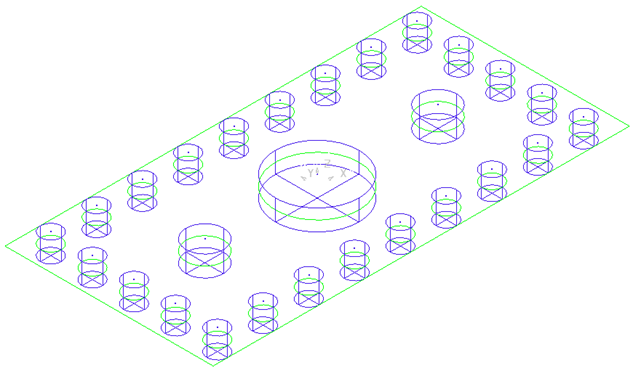

Tomando o exemplo abaixo, com:

• vinte e quatro furos de 10mm
• dois furos de 18mm
• um furo de 40mm.

1. Exiba o diálogo Seleção de Figura:
   • No menu de contexto Conjunto de Figura de Furo, clique em Selecionar Furos; ou
   • Num diálogo de estratégia de Furação, clique no botão Selecionar.

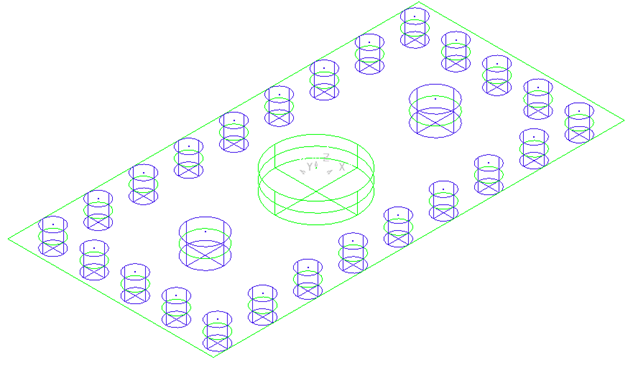

2. Na área Diâmetro, clique em 10.00 e então em . Isso insere Diâmetro 10 na área Filtro de Seleção. Agora todos os furos de 10 mm estão selecionados.



3. Faça o mesmo para os furos de 18 mm.

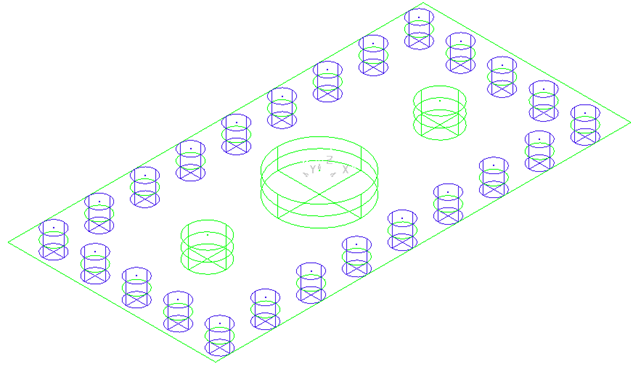

   Agora todos os furos de 18 mm estão selecionados.

4. Finalmente, faça o mesmo para o furo de 40 mm.

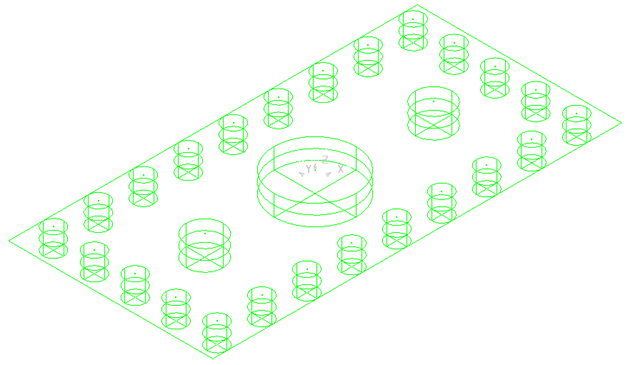

   O furo de 40 mm está selecionado.

Para maiores informações consulte Selecionar Figura.
