Utilize o item Verificação de Percurso para verificar o Percurso quando a colisões ou invasões.
Selecione guia Início > Verificação > Percurso para exibir o diálogo Verificação de Percurso.
Esse diálogo contém o seguinte:
Verificar — Verifica se qualquer parte do percurso colide ou invade.
- Colisões — Verifica o percurso contra o suporte e/ou haste. Percursos com colisão são aqueles em que o suporte ou haste da ferramenta toca a peça.
- Invasões — Verifica o percurso contra a parte cortante da ferramenta. Percursos com invasão são aqueles em que a ponta da ferramenta toca a peça.
Verificar Contra — Verifica o percurso contra o modelo ou um modelo-usinado.
- Modelos — Verifica o percurso contra os modelos no projeto.
- Modelo Usinado — Verifica o percurso contra o modelo usinado selecionado. Você seleciona o modelo usinado através da lista suspensa.
Escopo — Controla quais elementos do percurso são verificados. Caso o percurso contenha componentes selecionados do mesmo tipo especificado, somente o conjunto de componentes selecionados será verificado. Por exemplo, se o escopo estiver configurado como Ligações, e se algumas das ligações dentro do percurso estiverem selecionadas, somente as ligações selecionadas são verificadas.
- Tudo — Todos os componentes do percurso são verificados.
- Movimentos de Corte — Os movimentos de corte do percurso são verificados.
- Movimentos de Conexão — As entradas/saídas e ligações do percurso são verificadas.
- Aproximações — As aproximações do percurso são verificadas.
- Ligações — As ligações do percurso são verificadas.
Ao selecionar Tudo, caso colisões ou invasões sejam encontradas, o percurso é dividido em extremidades de segmento. O percurso não é dividido nas suas porções componentes. O diálogo de Informação identifica os componentes do percurso que colidem ou invadem.
Dividir Percurso — Determina como o percurso é dividido nas suas porções segura e não segura.
- Saída de Movimentos Seguros — Cria um percurso contendo as porções do percurso que não tocam o modelo.
- Saída de Movimentos Não Seguros — Cria um percurso contendo as porções do percurso que tocam o modelo.
- Reordenar Percursos — Reordena os percursos a fim de minimizar a distância 3D entre as extremidades de segmentos enquanto mantém a direção de corte dos segmentos.
Na verificação de invasão contra um modelo usinado, os movimentos úteis são aqueles que invadem o modelo usinado, pois são aqueles que realmente cortam alguma coisa.
- Dividir Movimentos — Quando selecionado, divide movimentos individuais (por exemplo, aproximações, ligações, segmentos individuais…) nas suas porções segura e não segura. Quando não selecionado, o movimento inteiro é adicionado ao percurso não-seguro se qualquer porção dele for não segura.
- Sobreposição — O valor segundo o qual um movimento não-seguro é estendido para sobrepor com um movimento adjacente seguro. Isso reduz marcas na superfície onde percursos que passam com segurança e com colisão se encontram.
- Comprimento Mínimo — O comprimento mínimo necessário para a porção segura de um movimento não-seguro ser mantida no percurso seguro. Por exemplo, se parte de um segmento for não segura, mas a porção SEGURA for mais curta que esse comprimento mínimo, então é também adicionada ao percurso não seguro.

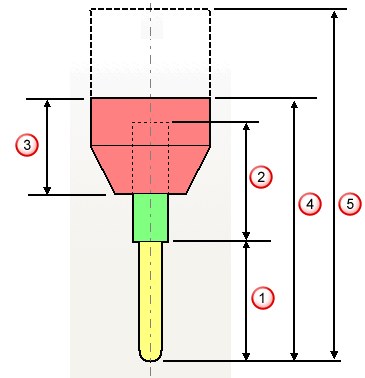

Folga cabeçote — Insira o comprimento combinado da ponta, haste e suporte da ferramenta. Caso a altura da montagem da ferramenta seja menor que a Folga do cabeçote, um componente adicional é adicionado à montagem da ferramenta. Esse componente adicional apresenta o mesmo diâmetro que o item no topo da montagem da ferramenta (caso Verificação automática de colisão esteja Ativo), e um comprimento tal que o comprimento da montagem total da ferramenta especificado seja o mesmo que a Folga do cabeçote.
Comprimento da ferramenta
Comprimento da haste
Comprimento do suporte
Valor mínimo de folga do cabeçote
Se um valor de folga do cabeçote for maior que a altura da montagem da ferramenta, então um componente adicional é inserido.
- A altura da montagem da ferramenta é apenas a fresa () se Verificação Automática de Colisão estiver Inativo e é a ponta, haste e suporte () se Verificação Automática de Colisão estiver Ativo.
- Se você definir uma montagem de ferramenta que seja maior que o valor Folga Cabeçote, então o valor Folga Cabeçote é ignorado.
- Para fresas em disco, se uma haste for definida, então componentes adicionais são inseridos para que a montagem total da ferramenta apresente um comprimento igual ao valor Folga Cabeçote.
Sobremetal de Verificação — Ao verificar o percurso, aplica um sobremetal diferente do sobremetal utilizado na criação.
Sobremetal — Insira a quantidade de material a ser deixado na peça. Clique no botão Sobremetal
para separar a caixa Sobremetal em Sobremetal radial
e Sobremetal axial
. Utilize para especificar Sobremetal Radial e Axial separados como valores independentes. Valores separados de sobremetal Radial e Axial são úteis para peças ortogonais. Você pode utilizar sobremetal independente em peças com paredes inclinadas, embora seja mais difícil prever os resultados.
Sobremetal radial — Insira o offset radial com relação à ferramenta. Em usinagem 2.5-eixos ou 3-eixos, um valor positivo deixa material em paredes verticais.
Sobremetal axial — Insira o offset com relação à ferramenta, apenas na direção do eixo ferramenta. Em usinagem 2.5-eixos ou 3-eixos, um valor positivo deixa material em faces horizontais.
— Exibe o diálogo Sobremetal de Verificação, que permite especificar os sobremetais das diferentes superfícies.
Opções de Colisão — Opções relevantes somente a verificação de colisão.
- Substituir Ferramenta — Selecione uma ferramenta para substituir a ferramenta utilizada para criar o percurso por uma com a mesma definição de ponta, porém com uma definição de haste e suporte diferente. Isso permite calcular o percurso com apenas a ponta especificada e então verificar quanto a colisão com uma ferramenta com a haste e suporte especificado.
Se uma ferramenta estiver travada por apenas um percurso, então o suporte da ferramenta pode ser modificado durante o processo de verificação de colisão. Se uma ferramenta estiver travada por mais de um percurso, então não é possível modificar o suporte. Uma maneira de contornar isso é copiar o perfil da ferramenta. Faça isso selecionando Configurações no menu de contexto individual da ferramenta e clicando em
. A ferramenta utilizada no percurso ativo é então substituída por esta cópia. Como esta ferramenta está agora travada por apenas um percurso, então o suporte pode ser modificado durante o processo de verificação de colisão.
- Folga da Haste — Insira a distância “segura” em torno da haste da ferramenta que é levada em conta ao verificar quanto a colisões.
- Folga do Suporte — Insira a distância "segura" em torno do suporte da ferramenta que é levada em conta ao verificar quanto a colisões.
Quando a área de folga invade o trabalho, então a colisão é detectada e a profundidade da invasão é exibida. Para determinar se é seguro continuar, compare a profundidade de invasão com o valor de folga. Por exemplo, uma ferramenta causa uma invasão de 2mm ao utilizar uma folga de 15mm: se é seguro continuar depende do sobremetal deixado pelos percursos anteriores.
- Calcular Profundidade de Colisão — Selecione para determinar a profundidade de colisão caso uma colisão ocorra. Quando não selecionado, isso determina se o percurso colide ou não, mas não determina a profundidade da colisão.
- Ajustar Ferramenta — Selecione para permitir que o PowerMill modifique as propriedades (ressalto, comprimento de corte) da ferramenta para evitar colisões. Isso leva em consideração a profundidade de colisão necessária para tornar o percurso seguro.
- Ajustar apenas ressalto — Selecione para permitir que o PowerMill modifique o ressalto do suporte para evitar colisões do suporte sem modificar a haste. Portanto, colisões da haste ainda podem ocorrer. Isso é útil quando você deseja corrigir colisões do suporte mas não colisões da haste.
- Sempre Criar Nova Ferramenta — Selecione para sempre criar uma ferramenta quando uma colisão ocorrer. As propriedades da nova ferramenta (ressalto, comprimento de corte, profundidade de colisão) não resultam em colisões para o percurso especificado.
Traçar Mov. Não Seguros — Quando essa caixa é selecionada, movimentos de colisão no percurso são destacados.
Aplicar — Destaca automaticamente quaisquer áreas em que invasões ocorram (percursos com colisão são exibidos em vermelho). Também exibe a profundidade da invasão, e o ressalto da ferramenta necessário para evitá-la.
