Os efeitos dos Limites de Ângulo da Direção do Eixo da Ferramenta são melhor visualizados através de um exemplo. O exemplo a seguir utiliza Knob.dgk da pasta de Exemplos.

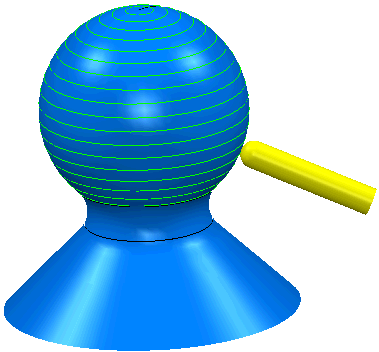

- Crie um percurso de Acabamento de Projeção de Superfície com Direção do Padrão V. Selecione a superfície esférica e crie o percurso com uma Ferramenta Esféricade 10mm e um Passo Lateral de 5. Configure o Eixo Ferramenta como Aprox/Inclinação com ângulos de Aproximação e Inclinação de 0
.
Não feche o diálogo Acabamento por Projeção de Superfície.

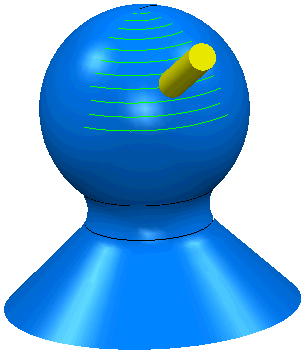

- Anexe a ferramenta ao percurso (selecionando Simular do Início através do menu de contexto individual de Percurso), e então movimente a ferramenta ao longo do percurso (utilizando
+CTRL+Shift), e você poderá observar o ângulo da ferramenta conforme cria o percurso. Para visualizar a ferramenta sombreada, selecione Sombreado através do menu de contexto individual. - Clique em
para criar uma cópia desse percurso. - Na página da estratégia, clique em
para exibir a página Eixo Ferramenta e selecione a opção Limites do eixo da ferramenta para exibir a página Limites do Eixo da Ferramenta. - Na página Limites do Eixo da Ferramenta:
- Configure Modo como Remover Percurso.
- Início do Ângulo de elevação 0, e Final 90.
- Na janela gráfica, selecione a superfície esférica e clique em Calcular no diálogo Acabamento por Projeção de Superfície para recalcular o percurso.

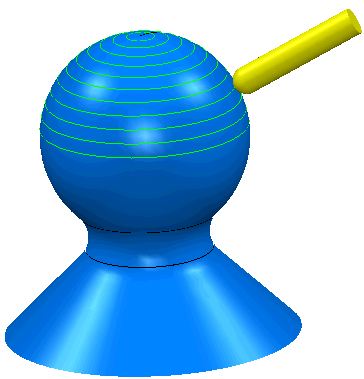

Somente uma parte do percurso é criada (até que os limites do Ângulo de Elevação sejam alcançados.)
- Repita os passo de 3 a 5, mas dessa vez, na página Limites do eixo da ferramenta, configure Modo como Mover eixo da ferramenta, e mantenha Início do Ângulo de Elevação como 0 e Final como 90.

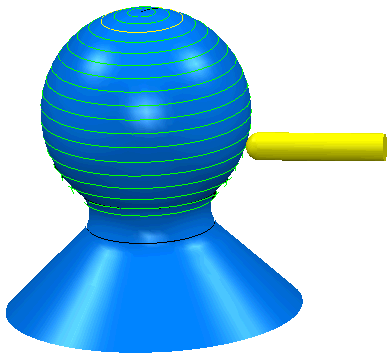

- Recalcule o percurso Projeção de Superfície. Você irá perceber que mais do percurso é criado, mas que o ângulo da ferramenta nunca excede os limites.
- Repita os passos de 3 a 5, mas agora configure Modo novamente como Remover Percurso, e mantenha Início do Ângulo de Elevação como 0 e Final como 90.
- Altere Ângulo de Azimute para Início 180 e Final 270. Recalcule o percurso de Acabamento por Projeção de Superfície.
