O diálogo Folhas de Processo controla o modo como folhas de processo são criadas. Para exibir o diálogo Folhas de Processo:
- Selecione Folhas de Processo > Caminhos no menu de contexto Programas NC.
- Clique no botão de exibição do diálogo em guia Programa NC > painel Folhas de Processo.
Esse diálogo apresenta as seguintes guias:

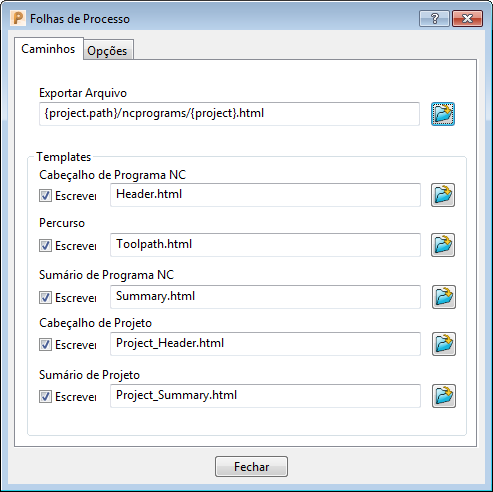

- Caminhos — Especifica o local de exportação e o conjunto de template utilizado para criar folhas de processo:
Exportar Arquivo — Especifique o local e nome do arquivo raiz para suas folhas de processo. Por padrão, o PowerMill utiliza a pasta contendo o projeto atual (indicado pela variável {project.path}), e cria o arquivo /ncprograms/{project}.html dentro dela.
Para visualizar como o caminho é resolvido, posicione o mouse sobre a caixa Exportar Arquivo e observe a dica de contexto:
Templates — Especifica quais templates utilizar. Inicialmente, o PowerMill utiliza um conjunto de template padrão dentro da pasta de instalação. Para selecionar um conjunto de template personalizado, modifique a localização padrão para apontar para a pasta desejada:
- Caso seus templates possuam o mesmo nome que os templates no conjunto padrão, clique em
na caixa Cabeçalho de Programa NC, e localize o template Header.html na sua própria pasta. O PowerMill automaticamente encontra os templates restantes. - Se os nomes dos seus templates não correspondem ao conjunto padrão, você precisa fornecer o caminho de arquivo para cada template.
Selecionar seu template na caixa errada proporciona resultados imprevisíveis. Por exemplo, se você deseja utilizar um tipo de template de sumário, mas selecionar na caixa Percurso, as etiquetas <summaryrow> não serão resolvidas quando você criar folhas de processo.
Você pode selecionar até cinco templates diferentes, mas eles precisam pertencer ao mesmo conjunto. Inicialmente, o PowerMill utiliza um conjunto de template padrão dentro da pasta de instalação. Para selecionar um conjunto de template personalizado, modifique a localização padrão para apontar para a pasta desejada:
- Caso seus templates possuam o mesmo nome que os templates no conjunto padrão, clique em no campo Cabeçalho de Programa NC, e localize o template Header.html na sua própria pasta. O PowerMill automaticamente encontra os templates restantes.
- Se os nomes dos seus templates não correspondem ao conjunto padrão, então você precisa fornecer o caminho de arquivo para cada um dos templates que você pretende utilizar. O tipo do template selecionado precisa sempre corresponder ao campo.
Selecionar seu template no campo errado proporciona resultados imprevisíveis. Por exemplo, se você deseja utilizar um tipo de template de sumário, mas tiver selecionado sob o campo Percurso, as etiquetas <summaryrow> não serão resolvidas quando você criar folhas de processo.
Você pode selecionar até cinco templates diferentes, mas eles precisam pertencer ao mesmo conjunto.
Escrever — Quando selecionado, habilita o tipo de folha de processo e utiliza o template especificado aqui. Quando não selecionado, desabilita o tipo de folha de processo.
- Caso seus templates possuam o mesmo nome que os templates no conjunto padrão, clique em

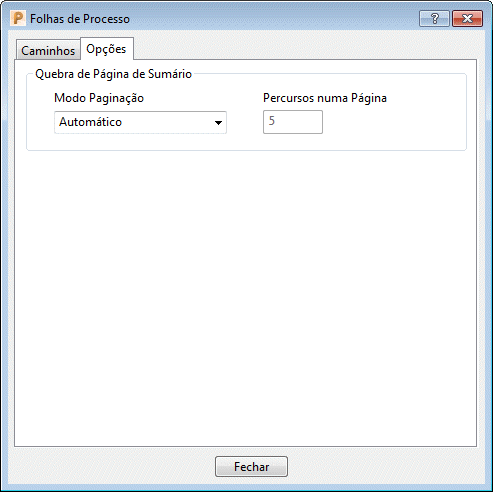

- Opções — Controla quebras de página em folhas de processo:
Modo Paginação — Selecione uma opção para determinar como quebras de página são criadas em páginas de sumário:
- Automático — O PowerMill decide quantos percursos são exibidos em cada página de sumário.
- Desligado — Todos os percursos são inseridos numa única página de sumário.
- Personalizado — Insira um número na caixa Percursos numa Página para especificar o número máximo de percursos para cada página de sumário.
