Posição

Utilize a página Posição para determinar a posição do percurso para estratégias de acabamento Swarf. Essa página contém o seguinte:

Posição base — Selecione a posição do percurso.

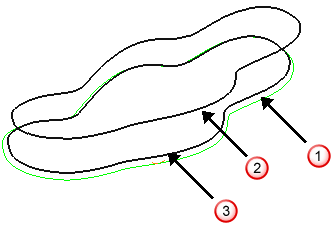

• Automático — Selecione essa opção para projetar a ferramenta na peça. Se nenhuma superfície estiver abaixo da superfície sofrendo swarf então nenhum percurso é produzido naquela área.



  — Percurso

  — Padrão superior

  — Padrão inferior

• Topo — Selecione essa opção para usinar na altura do Padrão superior.



• Base — Selecione essa opção para usinar na altura do Padrão inferior.



• Plano de trabalho — Selecione essa opção para usinar na altura do plano de trabalho.

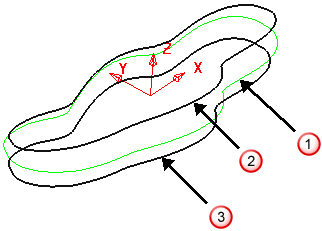

Plano de trabalho — Selecione o plano de trabalho que define a Posição Base.

O plano de trabalho que define a altura.

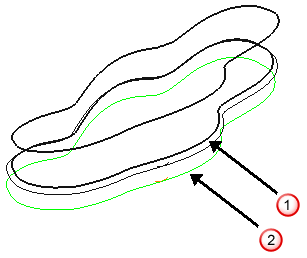

Offset — Insira um valor de offset. O PowerMill utiliza esse valor para aplicar offset à posição mais baixa do percurso ao longo do eixo da ferramenta a partir da posição definida em Posição base.

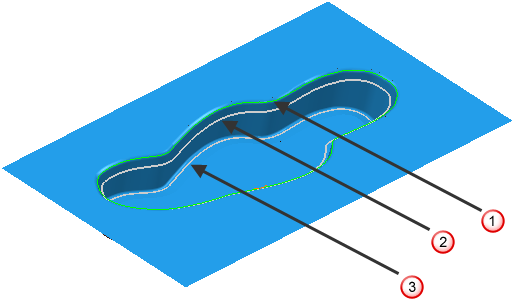

Offset 0.

Offset 10.
