Essa estratégia é semelhante à estratégia de Acabamento por Projeção de Linha, exceto que o padrão é uma curva em vez de uma linha. É uma técnica que pode ser usada quando a definição da superfície não é adequada para proporcionar bons resultados ao utilizar acabamento por projeção de superfície.

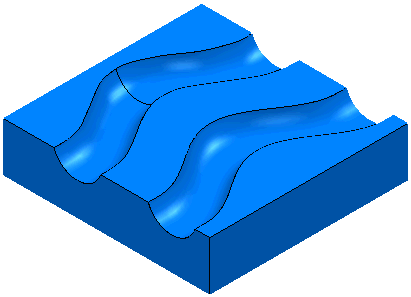

Utiliza o modelo channels.dgk da pasta de Exemplos.

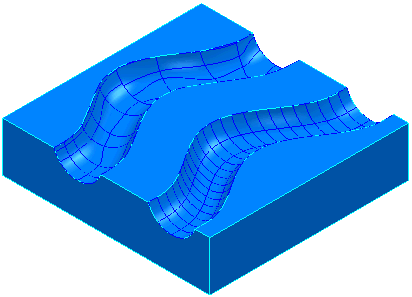

Consiste em dois canais. Um possui uma superfície bem definida e o outro duas superfícies mal definidas.

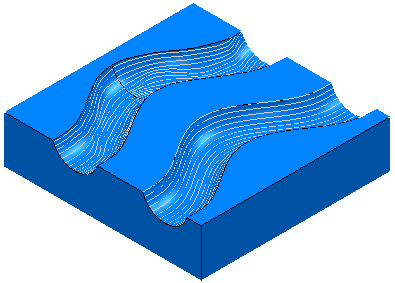

A projeção de superfície funciona bem na superfície bem definida e mal nas superfícies mal definidas.

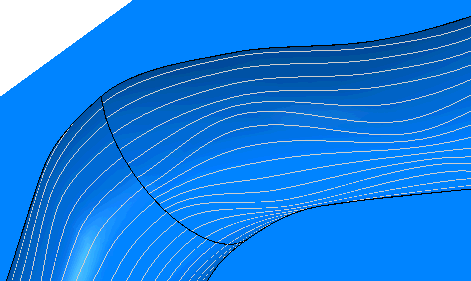

Se você visualizar em detalhes o canal posterior, pode observar o problema:

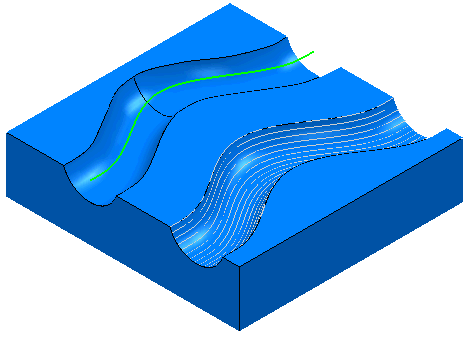

Acabamento por Projeção de Curva pode ser utilizado para resolver este problema. Um Padrão é necessário para definir o local do percurso. Nesse caso um padrão chamado Spine.dgk (no diretório Examples\Patterns) seguindo pelo centro do canal.
- Selecione guia Início > painel Criar Percursos > Percursos para exibir o diálogo Seletor de Estratégia.
- Na categoria Acabamento, selecione Acabamento de Projeção de Curva.
Na página Projeção de Curva:
- Configure Padrão como Espinha.
- Configure Estilo como Linear.
- Configure Direção como Para fora.
- Configure Passo Lateral Angular como 10.
- Na página Padrão:
- Insira um Ângulo de Azimute Inicial de -90.
- Insira um Ângulo de Azimute Final de 90.
- Clique em Aplicar.

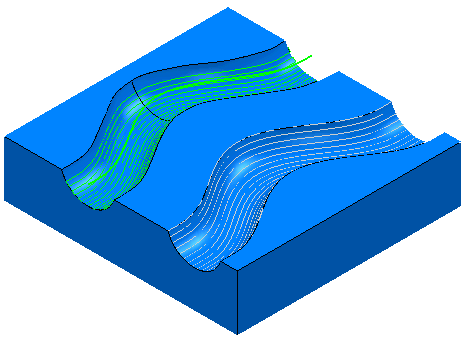

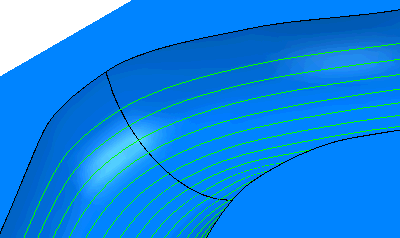

Isso produz o percurso suave desejado. Visualizando em detalhe:
- Se você gerar offset da espinha acima no eixo Z, pode obter um percurso mais completo no canal.
