Cria um padrão utilizado para evitar cortes de largura completa. Isso é útil no corte de ranhuras em usinagem de alta velocidade.

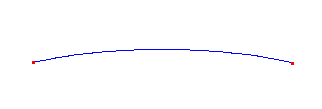

Por exemplo, começar com esta curva:

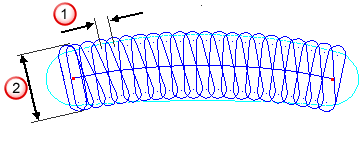

resulta nesse padrão:
Passo Lateral — Insira a distância entre trocóides consecutivos (
).
Largura — Insira a largura do trocóide (
). Assim como com todos os padrões, esse padrão é independente do tamanho da ferramenta. Se você converter esse padrão num percurso, precisa aplicar compensação de fresa ao gerar saída do percurso ou quando calcular a largura. Se você não aplicar compensação de fresa ao gerar saída do percurso, a largura real da ranhura é (Largura + 2 x Raio da ferramenta).
Raio — Insira o raio dos arcos para cada trocóide. Não precisa ser o mesmo que o raio da ferramenta.
Direção — Insira a direção de corte (Concordante ou Discordante).
