Exemplo de evasão de colisão

Este é um exemplo um pouco mais complexo que o exemplo básico de evasão de colisão. Utiliza um percurso Z Constante no modelo bucket.dgk da pasta de Exemplos. O percurso é limitado somente à área interna do balde.

1. Selecione guia Edição de Percurso > painel Editar > Eixo Ferramenta para exibir o diálogo Eixo Ferramenta. Na guia Definição:
   1. selecione Eixo da Ferramenta Vertical.
   2. selecione Evasão Automática de Colisão.
2. Na guia Evasão de Colisão, configure o seguinte:
   1. Inclinar Eixo da Ferramenta — Inclinação
   2. Folga da Haste — 1.0
   3. Folga do Suporte —- 3.0

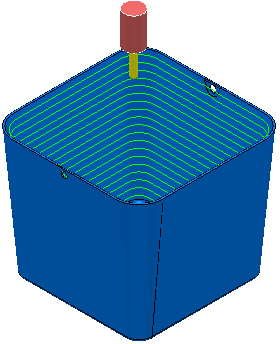

3. Crie um percurso Z Constante, a ferramenta começa na vertical.

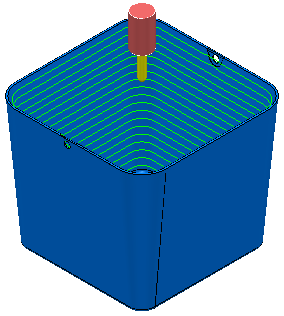

   Então um ângulo de inclinação é aplicado, o suficiente para que o suporte da ferramenta evite tocar o modelo.

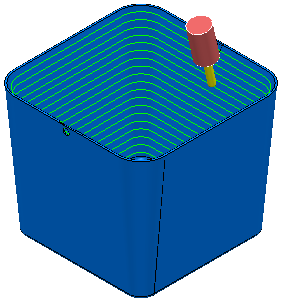

   Conforme o percurso prossegue no modelo, o ângulo de inclinação muda, o suficiente para que o suporte da ferramenta evite tocar o modelo:



   E assim por diante:
