A guia Pontos de controle do diálogo Ferramenta define as posições dos pontos de programação e referência da ferramenta com relação ao centro do raio da ponta do inserto.
Para exibir um diálogo de Ferramenta:
- Selecione guia Início > painel Ferramenta > Criar Ferramenta; ou
- No menu de contexto Ferramentas, selecione Criar Ferramenta.

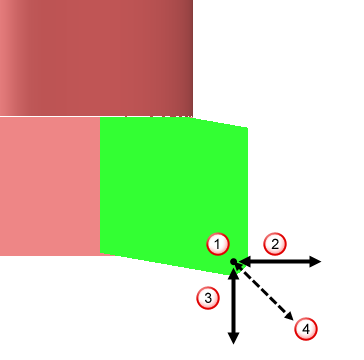

Pt programação — Selecione essa opção para especificar manualmente a posição do ponto do inserto que é programado. Se essa opção não estiver selecionada, o ponto de programação é calculado automaticamente a partir da geometria da ferramenta.
Centro do raio da ponta do inserto.
Componente X do ponto de programação.
Componente Z do ponto de programação.
Ponto de programação.
X — Insira o componente X do ponto de programação.
Z — Insira o componente Z do ponto de programação.

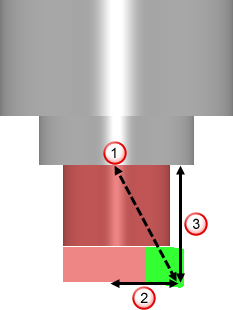

Pt referência — Selecione essa opção para especificar manualmente onde o suporte é fixado na máquina ferramenta com relação ao centro do raio da ponta do inserto. Se essa opção não estiver selecionada, o ponto de referência é calculado automaticamente a partir da geometria da ferramenta.
Ponto de referência
Componente X do ponto de referência.
Componente Z do ponto de referência.
X — Insira o componente X do ponto de referência.
Z — Insira o componente Z do ponto de referência.
