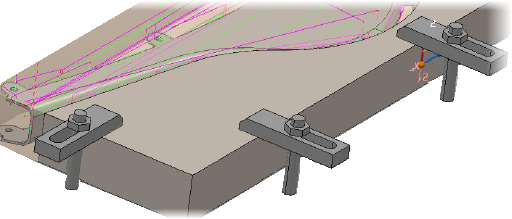

Fixações são entidades do PowerMill que contêm uma lista exclusiva de superfícies do modelo. Elas representam o aparato físico usado para fixar o material durante uma operação de usinagem.
Utilize fixações para identificar automaticamente as superfícies do modelo a serem evitadas ou ignoradas ao calcular o percurso de um setup.
Nota: As fixações interagem exclusivamente com setups. Para que um percurso considere fixações em seu cálculo, o percurso deve ser associado a um setup.
Quando fixações são associadas a um setup, as superfícies das fixações são:
- automaticamente protegidas de colisão se um percurso no mesmo setup for calculado.
- automaticamente ignoradas se um percurso em um setup diferente for calculado.

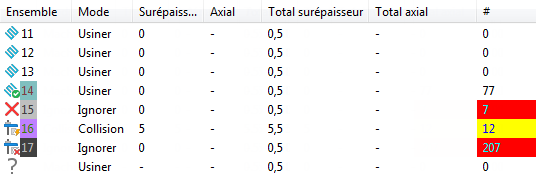

O número de superfícies de fixação protegidas contra colisão ou ignoradas em cada percurso são exibidas nas linhas relevantes da caixa de diálogo Sobremetal do Componente.
Fixações são um tipo especializado de nível, e as regras para níveis são aplicáveis às Fixações ao associar superfícies a uma braçadeira:
- As superfícies individuais somente podem ser associadas a uma única fixação. A mesma superfície não pode ser associada a mais de uma fixação.
- As fixações não podem ter o mesmo nome que outras fixações, um nível ou um conjunto.
