Você pode detectar e criar facilmente figuras baseadas em geometria do modelo utilizando o diálogo Detecção Interativa de Figura. Isso é útil caso você deseje examinar um modelo para detectar todas as figuras com geometria semelhante e então criar essas figuras.
Para detectar e criar figuras com base em geometria do modelo:

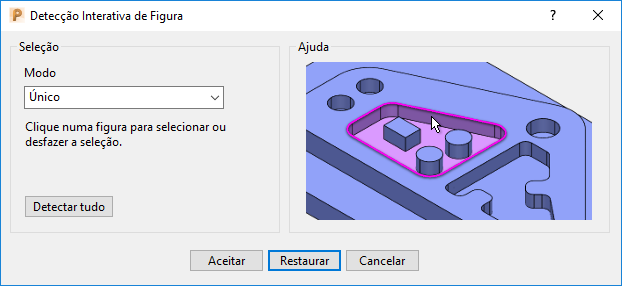

- Exiba o diálogo Detecção Interativa de Figura:
- Selecionando guia Grupo de Figura > painel Detectar > Figuras.
- Selecionando Detectar Figuras no menu de contexto Grupos de Figura.
- Para detectar figuras específicas num modelo:
- Selecione uma opção na lista Modo para especificar como figuras são selecionadas:
Único — Clique numa figura para selecioná-la.
Hierarquia — Clique numa figura para selecioná-la e quaisquer outras figuras dentro dela.
Semelhante — Clique numa figura para selecioná-la e quaisquer outras figuras com geometria semelhante.
- Movimente o cursor sobre o modelo para detectar as figuras. A fronteira da figura é destacada.
- Clique para selecionar as figuras detectadas. Clique na figura novamente caso deseje desfazer sua seleção.
- Selecione uma opção na lista Modo para especificar como figuras são selecionadas:
- Para detectar e selecionar todas as figuras num modelo, clique em Detectar tudo.
- Clique em Aceitar para criar as figuras e fechar o diálogo.
As figuras criadas são adicionadas a um grupo de figura no Explorer.
