Utilize a página Fresamento de face para especificar os parâmetros de definição de face. Para criar um percurso de fresamento de Face você precisa possuir um bloco e uma ferramenta.
Fresamento de face funciona com qualquer ferramenta e utiliza a sua extremidade plana.
Essa página contém o seguinte:
Posição Face Z (z) — Insira a altura Z da face. Essa é idealmente a altura do bloco.
— Clique e então clique numa curva na altura Z relevante na janela gráfica para determinar a altura da face.
Expansão XY (e) — Insira uma tolerância nas direções X e Y no bloco. Isso é útil onde o bloco real é maior que o bloco do PowerMill pois assegura que o percurso de fresamento de face usine todo o material.

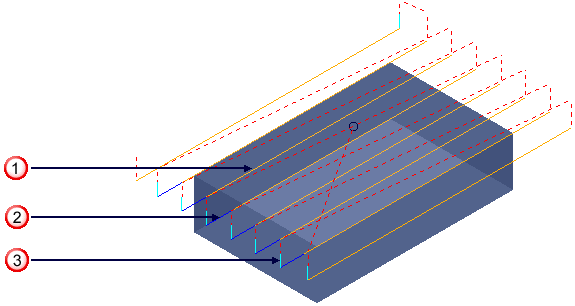

Avanço de engrenamento (%) — Insira um valor para controlar o avanço do percurso, conforme se aproxima do bloco, até o acoplamento total com o bloco. Isso é útil para evitar que insertos da ferramenta quebrem ao mergulhar no modelo com uma taxa de avanço alta. Por padrão, isso é configurado como 100% de forma a não haver redução de avanço de acoplamento.
- Avanço de corte
- Avanço de acoplamento
- Avanço de mergulho
Tolerância — Insira uma tolerância para determinar a precisão com que o percurso segue os contornos do bloco.
Estilo — Selecione a ordem de segmento:
- Unidirecional — Todos os passos, exceto pelo último, são na mesma direção. O último passo é na direção oposta. Isso ajuda a produzir uma superfície limpa. Se o último passo for na mesma direção que os outros passos, pode deixar rebarbas na aresta conforme o material é pressionado para fora.

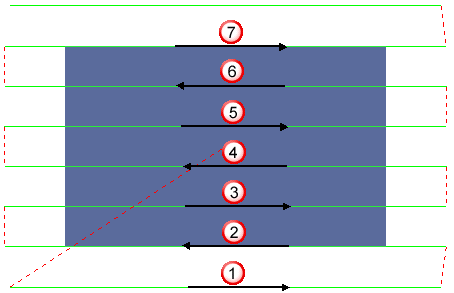

- Bidirecional — Passos são em direções alternadas.

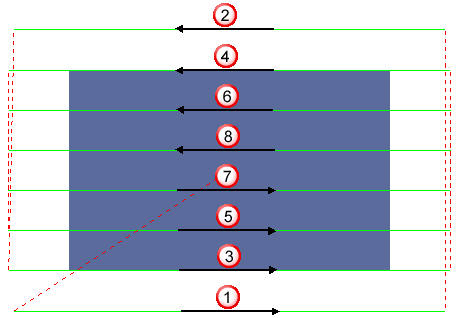

- Espiral — Os passos têm início fora do bloco e seguem na direção do centro.

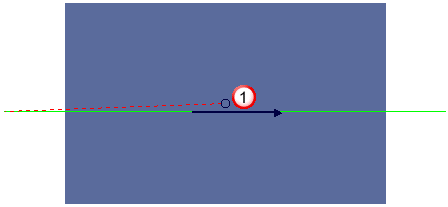

- Um Passo — Um único passo é criado, fora do centro do bloco. Isso é útil ao usinar a face de um bloco menor que o diâmetro da ferramenta. O passo é descentralizado para evitar desgaste excessivo de ferramenta efetivamente evitando usinar pequenas fendas.
Passo lateral — Insira a distância entre passos sucessivos de usinagem.
Copiar passo lateral da ferramenta — Clique para carregar a profundidade de corte radial dos dados de corte da ferramenta ativa. A profundidade de corte radial é medida normal ao eixo da ferramenta.
.
